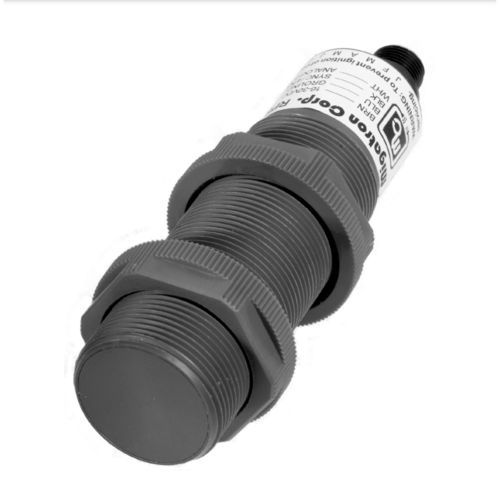

Sensor de proximidad por ultrasonidos RPS-409A-IS3

cilíndricoM30M12

Resumen El RPS-409A-IS3 es un sensor ultrasónico analógico intrínsecamente seguro disponible en varias distancias de detección. Está destinado a entornos peligrosos con gases o polvo (Clase I, II, III) cuando se instala con barreras de seguridad intrínseca aprobadas. El sensor está contenido en una carcasa tipo barril de 30 mm en PVC y está diseñado para integrarse con PLC y tarjetas de entrada analógicas. El RPS-409A-IS3 ofrece una salida analógica de 0–10 Vdc protegida contra cortocircuitos y escalada fija en voltios por pulgada basada en el rango máximo de la unidad. Incluye compensación de temperatura, indicador LED de objetivo y una línea Sync/Tx para sincronización de múltiples sensores o control de transmisión.

Características

• Diseño intrínsecamente seguro para ubicaciones peligrosas
• Certificado C-UL-US (UL/cUL File # E226209)
• Diseñado para una larga vida útil del sensor (esperanza >20 años)
• Disponibilidad de stock y opciones de entrega rápida
• Indicador LED (verde = sin objetivo; rojo = objetivo detectado)
• Disponible en varias distancias de detección y variantes de modelo
• Salida analógica 0–10 V, protegida contra cortocircuitos
• Compensación de temperatura para lecturas consistentes en el rango operativo
• Carcasa sellada en PVC con frente sensor en PVC; use cable con clasificación IP67 o superior para la conexión
• Amplio rango de temperatura de funcionamiento
• Entrada Sync/Tx para evitar diafonía o controlar el tiempo de transmisión en configuraciones con múltiples sensores

Descripción funcional La salida de tensión analógica es lineal y escalada en voltios por pulgada según el rango del modelo seleccionado (ejemplo: RPS-409A-80-IS3 = 0.125 V por pulgada; objetivo a 10 in → 1.25 V; a 80 in → 10 V). El sensor se alimenta con 16–30 VDC con protección contra inversión de polaridad (nota: se debe aplicar un mínimo de 24 VDC a la barrera de seguridad intrínseca). Se aplican restricciones de corriente de entrada y carga de salida para instalaciones de seguridad intrínseca. La línea Sync/Tx permite sincronizar varios sensores para evitar diafonía o controlar el tiempo de transmisión en instalaciones avanzadas.

Especificaciones técnicas

• Material de la carcasa: Cloruro de polivinilo (PVC) con frente sensor en PVC
• Temperatura ambiente: -40 a +60°C (-40 a +140°F)
• Corriente de entrada: 24 mA máximo con 24 VDC aplicado a la barrera de seguridad
• Humedad: 0–95% sin condensación
• Alimentación: 16–30 VDC, protección contra inversión de polaridad (Nota: mínimo 24 VDC requerido en la barrera de seguridad)
• Salida: Voltaje analógico 0–10 V (carga 100 kΩ a infinito); protegido contra cortocircuitos
• Parámetros de entidad: Ver el esquema de control para los parámetros de seguridad intrínseca
• Variantes de modelo y especificaciones clave (Modelo | Rango | Frecuencia del transductor | Tiempo de respuesta | Voltios por pulgada):
  RPS-409A-40-IS3 | 4–40" | 175 kHz | 85 ms | 0.250 V
  RPS-409A-80-IS3 | 6–80" | 135 kHz | 85 ms | 0.125 V
  RPS-409A-144-IS3 | 10–144" | 70 kHz | 175 ms | 0.069 V
  RPS-409A-216-IS3 | 12–216" | 70 kHz | 175 ms | 0.046 V
• Protección contra explosiones y homologaciones: Canadá y EE. UU. (C-UL-US), UL/cUL File # E226209; apto para Class I (Grupos A,B,C,D), Class II (Grupos E,F,G) y Class III cuando se instala según las barreras de seguridad intrínseca aprobadas y el esquema de control
• Conexión: Sensor sellado; la conexión debe realizarse con cable con clasificación IP67 o superior (cables M12 de 4 pines disponibles por separado)
• Accesorios y artículos de pedido: cables M12 (varias longitudes), barrera de seguridad ZSB-409A, bloque de puesta a tierra para riel DIN, medidor digital PD6000 (accesorios vendidos por separado)
