Máquina de soldar láser

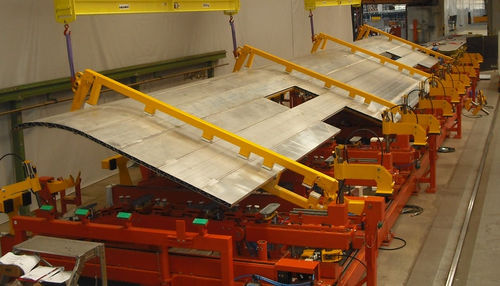

Este dispositivo de soldadura a medida se utiliza para alinear, unir, fijar y posicionar perfiles planos o curvos para soldar paredes laterales de trenes de larga distancia. Estructura del dispositivo de sujeción y soldadura El bastidor base de aprox. 24 m de longitud se caracteriza por un diseño modular sólido y dividido. Consta de varios segmentos que se atornillan entre sí. A lo largo de los travesaños longitudinales hay dispositivos de suspensión ajustables para el montaje, el desplazamiento longitudinal y el bloqueo de los travesaños. El dispositivo incluye 10 travesaños y 7 unidades de unión. Otros componentes del dispositivo de soldadura son 4 dispositivos de giro, necesarios para girar el grupo de ensamblaje. El dispositivo se completa con topes y diversos accesorios. Entre los soportes longitudinales del bastidor base, éste está equipado con rejillas, de modo que se crea una plataforma de trabajo ampliada para el reequipamiento. Funciones del dispositivo de sujeción y soldadura Para cada tipo de pared lateral a fabricar, existen posiciones definidas para las unidades de unión y los travesaños. Estas se fijan al principio. Para ello, en el bastidor base se colocan etiquetas en las que se puede leer la posición correspondiente al tipo de pared lateral. Las marcas facilitan la alineación. Los perfiles individuales se insertan, alinean y sujetan en las unidades de unión y travesaños correspondientes. A continuación, el sistema robotizado suelda la parte frontal. Tras soldar la parte delantera, el grupo de ensamblaje se gira mediante el dispositivo de giro. Por último, también se puede soldar la parte trasera.
