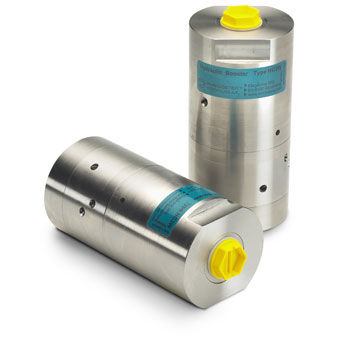

Minisobrepresor oscilante HC4W

de aceitede agua

Descripción El HC4W es ideal para aplicaciones en las que se requiere un volumen mayor de fluido a alta presión. El HC4W es una unidad compacta de acero inoxidable con sólo 4,5 kg de peso, pero que ofrece un máximo flujo de salida de 7,0 litros/min. Al igual que el HC2W, eleva la presión suministrada y compensa automáticamente el consumo del media para mantener la alta presión. El ajuste de la presión de salida se lleva a cabo variando la presión suministrada en relación con su capacidad de caudal. Funciones El funcionamiento básico queda ilustrado en el diagrama. El agua penetra a través de la válvula direccional CV hacia el puerto ENTRADA y fluye libremente a través de las válvulas de retención KV1, KV2 y DV hacia el lado de alta presión H. En este estado se obtiene el máximo flujo a través del propulsor mediante una función de avance rápido. Cuando se alcanza la presión de salida de la válvula en el lado de alta presión H, se cierran las válvulas KV1, KV2 y DV. La presión de llegada se logra mediante la unidad de válvula oscilatoria OP. La unidad entra en pérdida automática cuando se alcanza la presión de llegada en el lado de alta presión H. Si se produce una caída de presión en el lado de alta presión debido a un consumo o pérdida de aceite, la válvula OP se pondrá en funcionamiento de forma automática para mantener la presión de llegada.
