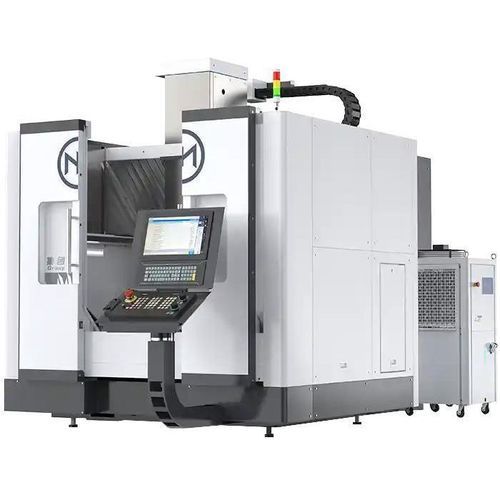

Centro de mecanizado 5 ejes VMU650

verticalpara aceropara aluminio

Descripción general
Este centro de mecanizado vertical 5 ejes adopta una estructura pórtico con una mesa rotativa integrada de doble eje (estilo B/C o A/C), diseñado para el mecanizado de superficies curvas complejas e impulsores. Está optimizado para mecanizado multi‑cara de alta precisión con estabilidad térmica y de vibraciones.

Resumen (modelo)

• Centro de mecanizado vertical 5 ejes de precisión VMU650
• Recorridos X/Y/Z: 650/650/500 mm
• Velocidad de husillo: 12.000 rpm
• Carga máxima mesa: 600 kg

Características principales

• Control simultáneo de 5 ejes — Permite mecanizar superficies complejas y cortes multi‑cara en una sola sujeción, reduciendo operaciones y mejorando la precisión.
• Recorridos compactos con alta rigidez — X/Y/Z: 650/650/500 mm para el mecanizado preciso de piezas compactas y detalladas.
• Husillo de alta velocidad (12.000 rpm) — Adecuado para desbaste y acabado en aluminio, acero, titanio y aleaciones no ferrosas.
• Mesa rotativa integrada (eje B/C) — Soporta inclinación ±110° y rotación 360° para acceso completo en 5 caras.
• Estructura estable de hierro fundido — Fundiciones Meehanite para estabilidad térmica a largo plazo y absorción de vibraciones, permitiendo consistencia a nivel micrón.

Configuraciones recomendadas

• Mesa: mesa fija o mesa rotativa
• Husillo: husillo de alta precisión / husillo de alta velocidad / husillo de alto par
• Refrigeración: refrigeración interna, refrigeración a alta presión, refrigeración por niebla
• Accionamiento: sistema de accionamiento por servomotor, sistema de motor lineal, servomotor de alta carga
• Control CNC: Fanuc, Siemens, GSK, KND, SYNTEC, Mitsubishi (sistemas CNC de alto rendimiento)
• Automatización: cambiador automático de herramientas (ATC), ATMS, sistemas automáticos de carga/descarga
• Aseguramiento de precisión: medición por interferómetro láser, compensación térmica, retroalimentación por escala de rejilla
• Control de vibraciones: control activo de vibraciones y compensación inteligente de vibraciones
• Seguridad: protección de seguridad completamente cerrada, sistema de parada de emergencia

Caso de aplicación

• Cliente: Fábrica de moldes de precisión (Japan)
• Pieza: Cavidad de molde de inyección con curvatura 3D compleja
• Configuración: VMU con husillo BT40 12.000 rpm, mesa 5 ejes, sonda Renishaw, controlador Siemens
• Resultados: Mecanizado completo de 5 caras en una sola sujeción; acabado superficial Ra ≤ 0,8 μm; carga de pulido reducida en >40%; tolerancia dimensional dentro de ±0,005 mm

Especificaciones del producto (tabla)
Modelo: VMU650
Principales parámetros técnicos
Recorridos en tres direcciones (mm): 650/650/500
Velocidad de avance rápido triple (m/min): 45/45/45
Mesa (mm): φ650
Carga máxima mesa (kg): 600
Distancia desde la cara del husillo hasta la superficie de la mesa (mm): 150–650
Rango de pieza (mm): φ800 × 500
Velocidad del husillo (rpm): 12000
Conicidad del husillo: HSK A63
Diámetro del husillo (mm): 40/45/40
Tipo de cargador de herramientas: cambiador de herramientas de acceso directo 20 posiciones
Precisión de posicionamiento ejes lineales (mm): 0,006
Repetibilidad ejes lineales (mm): 0,004
Rango de ejes rotativos: ±130° × 360°
Velocidad ejes rotativos (rpm): A/C: 15/30
Precisión posicionamiento ejes rotativos (arc-sec): 6
Repetibilidad ejes rotativos (arc-sec): 4

Notas
• Adecuado para piezas aeroespaciales, implantes médicos, palas de turbina, carcasas de motores, moldes de precisión y otros componentes de geometría compleja, multi‑superficie y alta precisión.
• Disponible en estructuras 5 ejes con mesa inclinable, cabeza inclinable y mesa doble oscilante según las necesidades de tamaño, precisión y material.

características / especificaciones técnicas

• Modelo: VMU650
• Recorridos X/Y/Z: 650 / 650 / 500 mm
• Avance rápido triple: 45 / 45 / 45 m/min
• Diámetro mesa: φ650 mm
• Carga máxima mesa: 600 kg
• Velocidad husillo: 12.000 rpm (opciones BT40/HSK disponibles)
• Conicidad husillo: HSK A63 (configurable)
• Distancia cara husillo a mesa: 150–650 mm
• Rango de pieza: φ800 × 500 mm
• Diámetros de husillo: 40 / 45 / 40 mm
• Magacín de herramientas: cambiador directo 20 posiciones
• Precisión posicionamiento ejes lineales: 0,006 mm; repetibilidad: 0,004 mm
• Rango ejes rotativos: ±130° × 360°; precisión posicionamiento rotativo: 6 arc-sec; repetibilidad: 4 arc-sec
• Velocidades ejes rotativos: A/C: 15/30 rpm
• Estructura: base en hierro fundido Meehanite para estabilidad térmica y amortiguación de vibraciones
