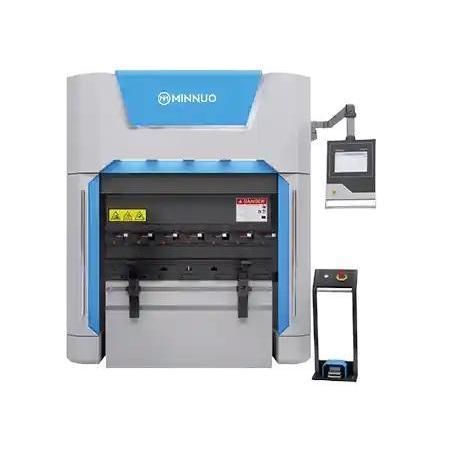

Prensa plegadora servoeléctrica EP-43T2000

CNC2 ejesde taller

Resumen
El EP-43T2000 es una prensa plegadora eléctrica con servomotor de capacidad media, diseñada para doblar piezas de chapa de mayor longitud. Con 43 T de capacidad de plegado, 2000 mm de longitud útil y un servomotor de eje Y de 7,5 kW, ofrece control de posición preciso, bajo ruido y funcionamiento energéticamente eficiente para producción en serie y a medida.

Principales características

• Sistema servoeléctrico — sin aceite hidráulico: reduce mantenimiento y elimina riesgos asociados a fluidos hidráulicos.
• Servomotor de 7,5 kW en eje Y con control de posición en tiempo real para pliegues estables y repetibles en chapas finas a medias.
• Longitud de plegado 2000 mm con 43 T de fuerza: ideal para paneles, soportes, chasis y piezas estructurales.
• Funcionamiento silencioso y limpio, apto para entornos de producción en interior (< 70 dB según estudio de caso).
• Control CNC integrado compatible con Delem, ESA o KND para programas multi-paso e integración de tope trasero.

Configuraciones recomendadas

• Tope trasero CNC (ejes X + R) para posicionado preciso en operaciones con múltiples pliegues.
• Sistema de cambio rápido de utillaje para reducir tiempos de inactividad.
• Corrección de ángulo por láser para ajuste automático en ciclo.
• Brazos de soporte frontales neumáticos para estabilizar piezas largas y facilitar la manipulación.
• Pedal con paro de emergencia para operación segura y ergonómica.

Caso de aplicación

• Cliente: proveedor de armarios eléctricos y paneles de control (Europa del Este).
• Pieza: paneles de acero galvanizado 1,2–2,0 mm hasta 1800 mm de longitud.
• Configuración típica: EP-43T2000 + controlador ESA S660 + tope trasero CNC de doble eje.
• Resultados: desviación de ángulo ≤ ±0,3°; aprovechamiento de material mejorado ~15 %; ahorro energético ≈ 55 % vs hidráulico; ruido < 70 dB; productividad +~30 % con corrección automática de ángulo.

Especificaciones del producto (extracto)
Specifications | Unidad | EP-35T1250 | EP-43T2000 | EP-65T2500
Bending Capacity | T | 35 | 43 | 65
Y-axis Servo Motor | kW | 6.5 | 7.5 | 15
Bending Length | mm | 1250 | 2000 | 2500
Column Pitch | mm | 1130 | 1400 | 2100
Throat Depth | mm | 410 | 410 | 410
Daylight | mm | 470 | 470 | 470
Slider Inclination | ° | ±30 | ±30 | ±30
Y Rapid Speed | mm/s | 135 | 180 | 160
Y Working Speed | mm/s | 50 | 50 | 50
Y Retrack Speed | mm/s | 135 | 180 | 165
X Rapid Speed | mm/s | 500 | 500 | 500
R Rapid Speed | mm/s | 200 | 200 | 200
Z1/Z2 Rapid Speed | mm/s | 400 | 400 | 400
Positioning Accuracy (Y/X/R/Z1/Z2) | mm | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1
Y Stroke / X Stroke / R Stroke / Z1/Z2 Stroke | mm | 200 / 500 / 140 / 400 | 200 / 500 / 140 / 600 | 200 / 500 / 140 / 900
Controller System | | SL100-P4/6 | SL100-P4/6 | SL100-P4/6
Installed capacity | kVA | 15 | 15 | 25
Dimension (W×D×H) | mm | 1475×1358×2439 | 2020×1388×2439 | 2520×1700×2664
Weight | kg | 3000 | 3300 | 5100

Especificaciones técnicas

• Modelo: EP-43T2000
• Capacidad de plegado: 43 T
• Longitud de plegado: 2000 mm
• Servomotor eje Y: 7,5 kW
• Distancia entre columnas: 1400 mm
• Profundidad de garganta: 410 mm
• Daylight: 470 mm
• Inclinación del deslizador: ±30°
• Velocidades Y: rápida 180 mm/s, trabajo 50 mm/s, retracción 180 mm/s
• Velocidad X rápida: 500 mm/s; carrera X: 500 mm
• Velocidad R rápida: 200 mm/s; carrera R: 140 mm
• Velocidad Z1/Z2 rápida: 400 mm/s; carrera Z1/Z2: 600 mm
• Precisión de posicionamiento: Y ±0,01 mm; X ±0,02 mm; R ±0,1 mm; Z1/Z2 ±0,1 mm
• Controlador: SL100-P4/6
• Potencia instalada: 15 kVA
• Dimensiones (A×P×H): 2020×1388×2439 mm
• Peso: 3300 kg
