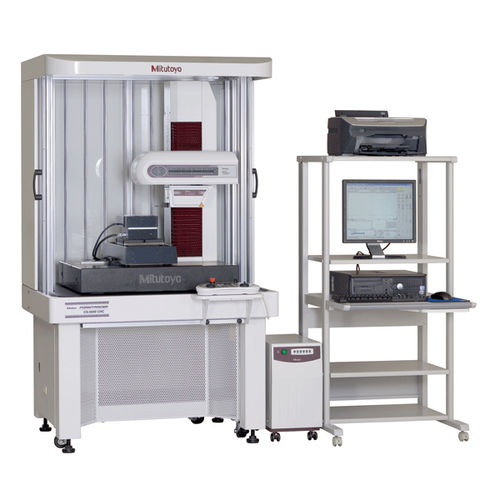

Máquina de medición de contorno Formtracer series

de rugosidadCNC

El Mitutoyo Formtracer Extreme CS-5000CNC es un instrumento de medición de superficie CNC con palpador. Proporciona mediciones simultáneas y de alta precisión de la rugosidad de la superficie y de la forma/contorno Las velocidades máximas del accionamiento son de 40 mm/s para los ejes X1 y 200 mm/s para los ejes Z2. De este modo se evita el posicionamiento a altas velocidades, lo que puede aumentar considerablemente el rendimiento de las actividades de medición con múltiples perfiles o múltiples piezas de trabajo CS-5000CNC proporciona una alta resolución de 6.25nm para el eje X1 y para el eje Z1 4nm/8nm (CS-5000CNC) y 1nm/2nm (CS-H5000CNC). Esto es posible gracias a la Holoscala Láser Mitutoyo, que se incluye en los ejes X1- y Z1-. También permite la medición de forma/contorno y rugosidad de la superficie en lotes El detector de eje Z1 utiliza el método de control activo para la implementación de capacidades de medición de amplio rango, donde existe una restricción sobre los cambios en la fuerza de medición dinámica. El detector de eje Z1 también cuenta con un dispositivo de seguridad para evitar colisiones. Esto conduce a la parada automática del detector en caso de colisión entre el cuerpo principal y una pieza de trabajo/jig.
