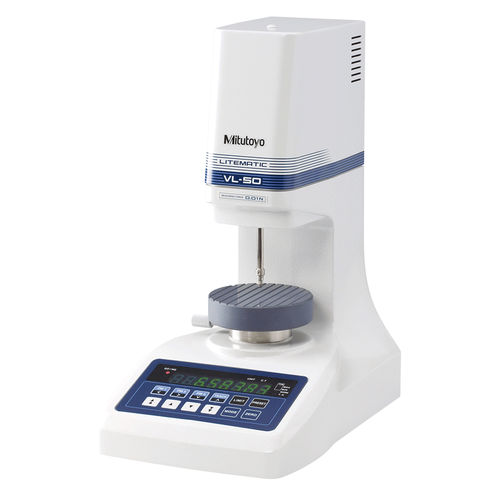

Aparato de medición de longitud LITEMATIC VL-50 series

de espesorde fuerzaláser

Proporciona una fuerza de medición baja y constante para la inspección de alta precisión de piezas de trabajo delicadas LITEMATIC VL-50-B/50S-B - Patente registrada (Japón), Patente en trámite (Japón) Idóneo para medir el grosor o la altura de una pieza de trabajo que puede verse fácilmente afectada por la fuerza de medición - Con una fuerza de medición de sólo 0,01 N, el Litematic es ideal para medir piezas de trabajo fácilmente deformables o componentes de alta precisión. - Para piezas para las que 0,01 N no es suficiente, se recomienda el modelo de 0,15 N o 1 N. - El husillo está accionado por motor y se detiene cuando el punto de contacto toca la pieza. A partir de ese momento, puede medirse el valor máximo, mínimo o de diferencia utilizando una fuerza de medición constante. Medición de alta precisión - Alta resolución dosvn a 0,01 pm y un amplio rango de medición de 50 mm. El uso de un material de baja expansión térmica para el husillo y de cerámica para la mesa de medición minimiza el efecto de las variaciones de temperatura durante el uso. La unidad es inoxidable, lo que simplifica el mantenimiento y la gestión. Principio de fuerza de medición constante Una estructura de eslabones paralelos desequilibrada permite al Utematk ofrecer una fuerza de medición baja y constante. La fuerza de medición del Litematic no procede de un muelle, sino de una estructura similar a una balanza. A esto lo llamamos "enlace paralelo" Un deslizador motorizado que lleva el husillo enlazado se desplaza por su guía mientras el enlace se apoya en un tope, como se muestra en la Fig. 1. Cuando el husillo entra en contacto con la pieza (Fig. 2), el elevador se desplaza hacia arriba y el motor se detiene. En este momento, el elevador se apoya en la pieza, por lo que se aplica una fuerza de medición constante.
