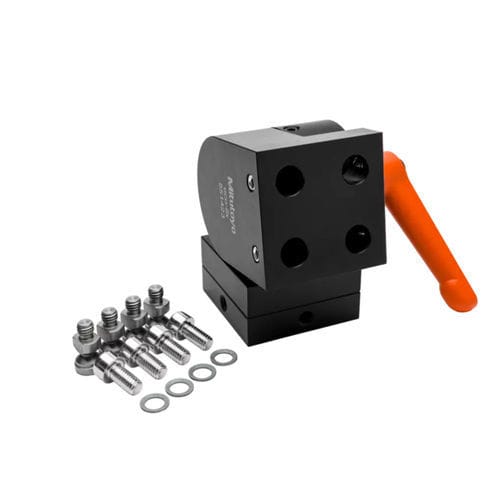

Pivote con mecanismo de bloqueo K551423

Descripción del producto
Junta giratoria para el montaje y posicionamiento del sistema de sujeción de forma PinFlex K551469. Ajuste con facilidad la posición de rotación (360°) y el ángulo (180°) de K551469 mediante los 2 ejes de rotación. Asegure la posición angular con la maneta de apriete. Bloquee el eje de rotación con tornillos M6. La abrazadera PinFlex se fija mediante 4 pernos de apriete que se atornillan en K551469 y luego se aprietan con tornillos de sujeción en el lado de la junta giratoria. Materiales de montaje incluidos.

Características

• Dos ejes de rotación que proporcionan 360° de giro y 180° de ajuste angular
• Posición angular asegurada por maneta de apriete
• Eje de rotación bloqueable con tornillos M6
• Fijación de la abrazadera PinFlex mediante 4 pernos de apriete
• Materiales de montaje incluidos para instalación inmediata

Aplicaciones

• CMM (máquinas de medición por coordenadas)
• Sistema de fijación de forma PinFlex y sujeción de piezas

Especificaciones técnicas

• Masa: 1080 g
• Unidades por entrega: 1
• Longitud: 48 mm
• Ancho: 48 mm
• Altura: 100 mm
• Rosca para tornillos de bloqueo: M6
• Separación de roscas / patrón de montaje: 25 x 25 mm
• Línea de producto: eco-fix, eco-fixplus, PinFlex
• Tipo de componente: Componente base
• Contenido de la entrega: tuerca de fijación Ø10 mm (M6) con arandela de 7 mm (4 uds), tornillos de sujeción M6 x 12 mm (4 uds), junta giratoria (1 ud)
