Objetivo de microscopio de focal fija
para inspección de superficiepara aplicaciones metereológicaspara inspección de material

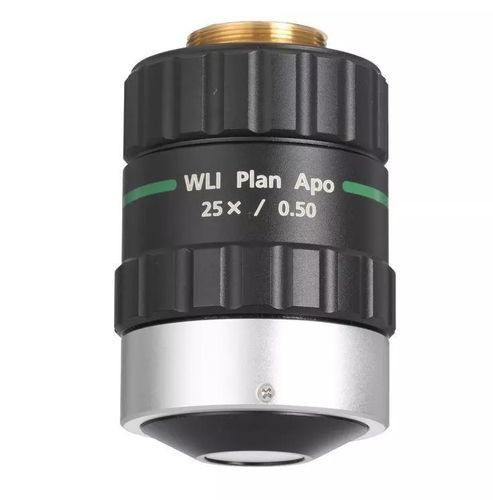

Objetivo de microscopio de focal fija - MITUTOYO - para inspección de superficie / para aplicaciones metereológicas / para inspección de material
Objetivo de microscopio de focal fija - MITUTOYO - para inspección de superficie / para aplicaciones metereológicas / para inspección de material
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de focal fija
Aplicaciones técnicas
para aplicaciones metereológicas, para inspección de semiconductores, para inspección de material, para inspección de superficie, para línea de producción, para medición de la rugosidad superficial
Otras características
de alta resolución, apocromático, diseño compacto
Distancia focal

4 mm
(0,16 in)

Descripción

Resumen del producto
  • Nuevo diseño compatible con la WLI-Unit
  • Garantiza una gran distancia de trabajo manteniéndose compacto y ligero (parfocal 60 mm)
  • Alta apertura numérica (N.A. 0,50) para alta resolución
  • Corrección óptica Plan Apochromat
  • Divisor de haz y espejo de referencia integrados en el objetivo
  • Mecanismo de ajuste de franjas de interferencia de serie


Especificaciones técnicas
  • Modelo: WLI Plan APO 25x
  • Aumento: 25x
  • Apertura numérica (N.A.): 0,50
  • Distancia de trabajo (W.D.): 3,6 mm
  • Distancia focal (f): 4 mm
  • Distancia parfocal (P.D.): 60 mm
  • Poder de resolución (R): 0,55 µm
  • Longitud focal de lente de tubo aplicable: 100 mm
  • Campo de visión (cámara 2/3"): 0,26×0,35 mm
  • Campo de visión (WLI-Unit): 0,29×0,22 mm
  • Compensación de vidrio: No
  • Rango espectral: VIS
  • Observación/Tipo de interferómetro: Interferómetro
  • Longitud del tubo espejo (excl. tornillos de montaje): 57 mm
  • Tornillos de montaje: RMS / 20.32 mm ×36 TP
  • Diámetro exterior: 40 mm
  • Masa: 290 g


Aplicaciones
  • Interferometría de luz blanca y perfilometría de superficie
  • Medición de rugosidad y de altura de escalón
  • Inspección de películas delgadas y metrología óptica en líneas de producción
  • Inspección de componentes en semiconductores, ingeniería de precisión y ensayos de materiales


Compatibilidad y montaje
  • Diseñado para usarse con una lente de tubo de 100 mm
  • Compatible con formatos de cámara 2/3" y con la WLI-Unit
  • Montaje mediante rosca RMS / 20.32 mm ×36 TP
  • Cobertura espectral en rango visible (VIS)
