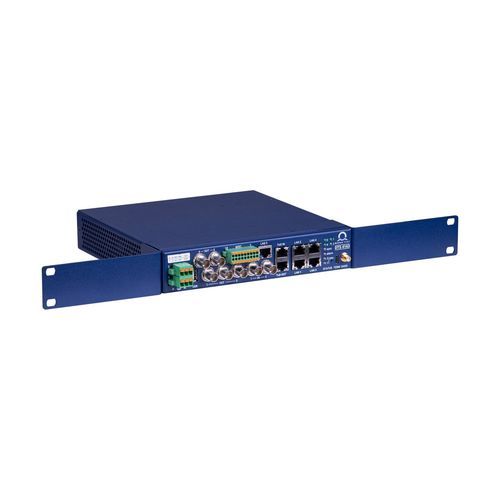

Servidor Network Time Protocol NTP DTS 4163

SNTPPTPPRP

El DTS 4163.grandmaster es un grandmaster PTP diseñado para subestaciones digitales IEC 61850, que proporciona sincronización horaria precisa con operación redundante para aumentar la fiabilidad y la disponibilidad.

Puntos destacados

• Grandmaster PTP optimizado para subestaciones digitales IEC 61850 (PRTC / IEEE 1588-2008; compatible con IEEE 1588-2019 / PTPv2.1).
• Soporte PRP/HSR para operación de nodo doblemente conectado y redundancia transparente.
• Cuatro puertos Gigabit Ethernet totalmente compatibles con PTP (RJ45 o SFP) más interfaz de gestión dedicada.
• Funciones de seguridad: arranque seguro, datos de usuario cifrados y firmware firmado.
• Servidor NTP con capacidad para más de 10.000 peticiones NTP/SNTP por segundo.
• Receptor GNSS multi-constelación integrado (GPS, Galileo, GLONASS, BeiDou, SBAS) para mayor precisión y disponibilidad.
• Capacidad de boundary clock para enlazar múltiples dominios de tiempo.
• Opciones de oscilador (TCXO / OCXO / Rubidio) para mejorar el rendimiento en holdover.
• Salidas horarias legacy (IRIG, ToD, DCF, pulso, frecuencia) y registro de eventos para integración con sistemas antiguos.
• Supervisión y gestión completa vía MOBA-NMS.

Características técnicas (visión funcional)

• Oscilador: opciones TCXO / OCXO / Rubidio.
• Interfaces de red: 4x 100/1000BaseT (LAN 1–4) o 4x SFP; más 1x 100/1000BaseT (LAN 5) para gestión.
• Capacidades de red: grandmaster PTP / maestro SyncE; servidor NTP v4/v3 y SNTP; soporte IPv4/IPv6; agregación de enlaces (IEEE 802.3ad) en LAN 2 y 3; VLAN (802.1Q, 802.1p); enrutamiento estático; IGMP/multicast.
• Entradas de referencia: RF GNSS (receptor interno de 92 canales), 2x entradas PTP esclavas, bucle DCF, 2x F-IN (1 PPS, 10 MHz, 2.048 MHz).
• Salidas de referencia (red): PTP en LAN 1–4 (E2E, P2P, 1-step/2-step, multicast, capa 2, IPv4/IPv6); SyncE/ESMC; modos de servidor NTP; SNTP; TIME/DAYTIME.
• Salidas de referencia (no red): 3–4 salidas de pulso/frecuencia de precisión (1PPS–10 MHz o IRIG-B), IRIG-B analógico, ToD, RS-422 serie, conmutadores de eventos configurables y registradores de tiempo.
• Perfiles PTP soportados: E2E/P2P (IEEE 1588-2008), Power (IEEE C37.238 / IEC 61850-9-3), Telecom (ITU-T G.8265.1, G.8275.x), AVB/TSN (IEEE 802.1AS).
• Alarmas y notificaciones: contacto de relé, traps SNMP, alertas por correo, LED de alarma, Syslog.
• Gestión: compatibilidad MOBA-NMS; acceso terminal por USB-C y SSH; SNMP v1/v2c/v3; firmware vía SCP/SFTP/USB.
• Seguridad: arranque seguro hardware; firmware cifrado/firmado; acceso seguro (SSH, SCP, SFTP); alineado con IEC 62443-4-2.

Especificaciones técnicas

• Dimensiones: 222 x 44 x 222 mm (con kit rack: 483 x 44 x 222 mm, 19", 1U).
• Peso: aprox. 2,0 kg (según versión).
• Carcasa: acero con pintura en polvo.
• Grado de protección: IP20.
• Temperatura de funcionamiento: -20 a 50 °C.
• Humedad de funcionamiento: 5–95% HR, sin condensación.
• Refrigeración: opciones activa o pasiva sin ventilador.
• Alimentación: varía según la versión (ver documentación del producto).
• Aprobaciones: CE, UKCA, CB, RoHS, WEEE; EMC: IEC 61850-3, serie IEC 61000; Seguridad: IEC 62368-1.
• Precisión (típica): GNSS a interno < ±50 ns; PTP a interno < ±50 ns; salidas detalladas en documentación.
