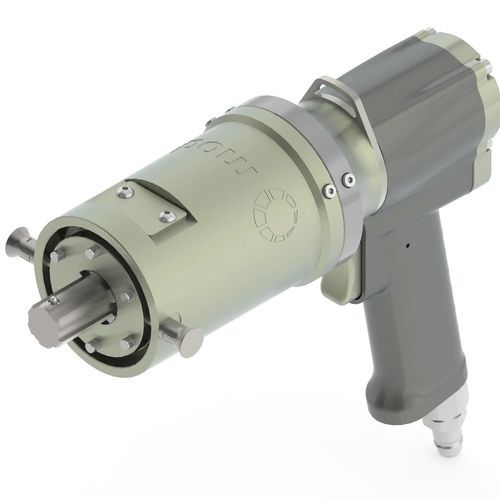

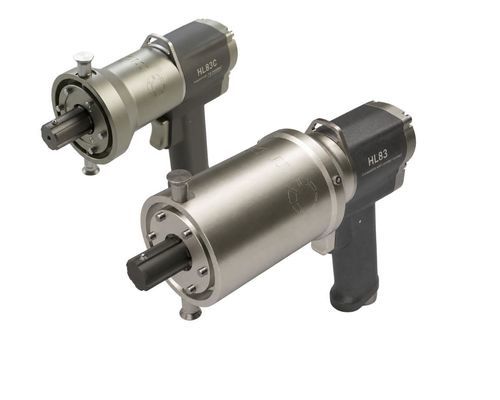

Actuador para válvula neumático HL83C

rotativoportátilde dimensiones reducidas

Los actuadores de válvula portátiles neumáticos Modec HL83C son los más compactos y ligeros. A pesar de su pequeño tamaño, ofrecen una amplia gama de opciones de potencia y pueden funcionar en cualquier entorno, incluidos los más desafiantes. Están certificados ATEX II 2 GD c IIC T6 a T4 (excepto cuando están equipados con un contador de revoluciones). Además, el par máximo se puede controlar fácilmente ajustando la presión de suministro de aire, asegurando un funcionamiento seguro para sus válvulas. Especificaciones - Recto - Velocidad libre (RPM) - 4 bares: 150 - 5 bares: 160 - 6 bares: 170 - 7 bares: 180 - Par máximo (Nm) - 4 bares: 90 - 5 bares: 110 - 6 bares: 130 - 7 bares: 150 - Opciones - HL83CE-077 - HL83CS-258 - Velocidad libre (RPM) - 4 bares: 45 - 5 bares: 48 - 6 bares: 51 - 7 bares: 503 - Par máximo (Nm) - 4 bares: 302 - 5 bares: 369 - 6 bares: 436 - 7 bares: 503 - ✔ - HL83CH-564 - Velocidad libre (RPM) - 4 bares: 20 - 5 bares: 22 - 6 bares: 23 - Par máximo (Nm) - 4 bares: 659 - 5 bares: 806 - 6 bares: 952 - ✔ ¡Advertencia! No use el actuador cuando el par sea superior a 740 lb.ft o 440 lb.ft con RA30, BJH01 y TM004. Use presión para limitar el par. Conexiones y lubricaciones - Referencia - Consumo de aire (Nl/min): 1200 - Conexión: G 1/2 - Ø Conexión min (mm): 8.2 - Ø Tubo min (mm): 12 - Lubricación (gotas/min): 6 - FRL: AC107 - Caja SAT: AC118 Disposición - Referencia - Peso (kg) - HL83CE-077: 3.2 - HL83CS-258: 5.6 - HL83CH-564: 6.3 Opciones disponibles para el HL83C - Contador de revoluciones digital* (código de opción 02) - El contador de revoluciones digital no puede ser certificado ATEX. Accesorios - Cabezas rectas - Multiplicador de par - Cabeza en ángulo recto RA30 - Cabezas de banjo - Adaptadores: con dedos, con radios, fijos, interfaces - Sistemas de reacción de par: Brazos de reacción, Bipode telescópico, Brazo de reacción articulado fijado al enganche del remolque del vehículo, Brazo de reacción articulado sostenido con el pie, Otros sistemas de reacción de par - Gestión de aire: Unidades de Filtración, Regulación de presión y Lubricación (FRL), Caja de Tratamiento de Aire de Seguridad (Caja SAT) - Otros accesorios: Maletas de transporte, caja de herramientas Características técnicas / especificaciones - Modelo: HL83C (variantes: HL83CE-077, HL83CS-258, HL83CH-564) - Tipo: Actuador de válvula portátil neumático - Certificado ATEX II 2 GD c IIC T6 a T4 (excepto con contador de revoluciones) - Par máximo: hasta 952 Nm (dependiendo de la configuración) - Consumo de aire: 1200 Nl/min - Conexión: G 1/2, min Ø 8.2 mm, min tubo Ø 12 mm - Lubricación: 6 gotas/min - Peso: de 3.2 kg a 6.3 kg dependiendo de la variante - Opciones disponibles: Contador de revoluciones digital (no certificado ATEX)
