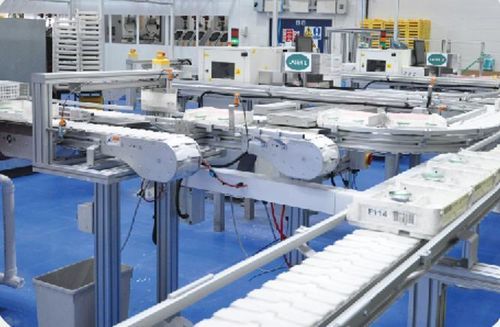

Transportador de banda MP

de cinta modularcon cadenacurvo

Resumen
MODU ofrece una plataforma de transportadores modulares para la manipulación industrial, combinando perfiles de aluminio intercambiables y piezas plásticas moldeadas para soportar transporte, acumulación, elevación y almacenamiento intermedio en líneas de producción y logística.

Cadena plástica

• Sistemas modulares de cadena plástica montables con herramientas manuales estándar para una instalación rápida.
• Estructuras de aluminio anodizado y componentes plásticos diseñados para facilitar la limpieza y configuraciones higiénicas.
• Curvas, tramos rectos y soportes preensamblados reducen el tiempo de montaje en planta.

Cadena plástica - Familias de productos / Tabla
Estructura aluminio: MP | MS2 | MM3 | ML2 | MX2
Estructura acero inoxidable: DS2 | DM3 | DL2 | DX2
Ancho de cadena / ancho de viga por familia:
MP: 35 mm / 45 mm | MS2: 63 mm / 65 mm | MM3: 83 mm / 85 mm | ML2: 140 mm / 145 mm | MX2: 220 mm / 225 mm

Cinta plástica

• Transportadores modulares de cinta plástica para productos grandes o sensibles, con componentes estandarizados para facilitar el diseño y mantenimiento.
• Superficie de cinta POM blanca, plana y lisa para minimizar arañazos y permitir un manejo seguro.
• Diseñados para integrarse con equipos nuevos o existentes; las interfaces modulares facilitan el alineamiento de línea.

Cinta plástica - Familias de productos / Tabla
Estructura aluminio: MT2 | MR2 | MF2
Estructura acero inoxidable: DT2 | DR2 | DF2
Ancho de cadena / ancho de viga por familia:
MT2: 315 mm / 360 mm | MR2: 438 mm / 480 mm | MF2: 585 mm / 625 mm

Transportador en espiral

• Transportadores en espiral compactos para elevación continua o almacenamiento intermedio con bajo mantenimiento.
• Opciones como sistema de lubricación automática (ALS) y ajuste de tensión para facilitar el mantenimiento e instalación.

Transportador en espiral - Funciones
Elevación: Transporte continuo ascendente/descendente de cajas, bandejas y contenedores con poco espacio ocupado, alta velocidad y bajo ruido.
Acumulación: Configurado para almacenar flujos masivos de envases (latas, vidrio) para balanceo de línea.
Transporte: Concepto de conexión 3D que permite elevación compacta y recorrido horizontal en distribuciones complejas.
Portal: Solución de banda única que minimiza transferencias y riesgo de atascos; puede enlazar dos espirales.

Transportador en espiral - Especificaciones
Anchos de cadena: 155 mm | 220 mm | 400 mm | 600 mm
Diámetros exteriores: 1350 mm | 1500 mm | 1850 mm | 2250 mm

Transportador de acumulación

• Table: Almacenamiento masivo mediante transportadores alternos accionados por dos motores con reductor.
• S – Acumulación: Acumulación en línea FIFO que mantiene la orientación del producto; diseño sanitario apto para farmacéutica y alimentaria.
• Alpine: Buffer multicapa apilado para refrigeración, secado o almacenamiento entre máquinas.

Transportadores de elevación y descenso

• Configuraciones para elevar, descender o amortiguar productos entre niveles con opciones para alta velocidad y capacidad.
• Gripper conveyor: Sistema de dos conjuntos de transportadores que sujeta productos de forma segura para movimiento entre cotas.

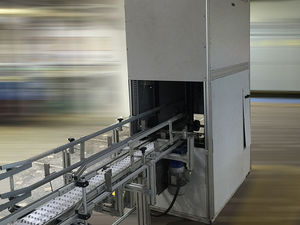

• Elevator/Lowerator: Solución de alta capacidad para cajas, bolsas y bandejas; minimiza espacio en paletizado y almacenamiento WIP.
• Transportadores por fricción y con tacos: Solución rentable para cambios de nivel con interfaces estandarizadas para integración.

Guía y soporte del transportador

• Guías y soportes ajustables para evitar la caída de producto y mantener la alineación.
• Estructuras de soporte estándar y aéreas con construcción modular para estabilidad y movilidad si es necesario.

Descargas / Documentación
Fichas de producto, archivos CAD y folletos PDF disponibles para información técnica y planificación de integración.

Especificaciones técnicas

• Familias Cadena plástica: MP, MS2, MM3, ML2, MX2 (aluminio); DS2, DM3, DL2, DX2 (acero inoxidable).
• Anchos Cadena (ejemplos): 35, 63, 83, 140, 220 mm (anchos de viga 45, 65, 85, 145, 225 mm).
• Familias Cinta plástica: MT2, MR2, MF2 (aluminio); DT2, DR2, DF2 (acero inoxidable).
• Anchos Cinta (ejemplos): 315 mm (360 mm viga), 438 mm (480 mm viga), 585 mm (625 mm viga).
• Espiral: anchos de cadena 155, 220, 400, 600 mm; diámetros exteriores 1350, 1500, 1850, 2250 mm.
• Tipos de acumulación: Table, S (FIFO), Alpine (multicapa).
• Opciones de elevación: Gripper, Elevator/Lowerator, fricción y tacos.
• Materiales: Estructuras de aluminio anodizado y componentes plásticos moldeados; opciones en acero inoxidable para entornos higiénicos.
