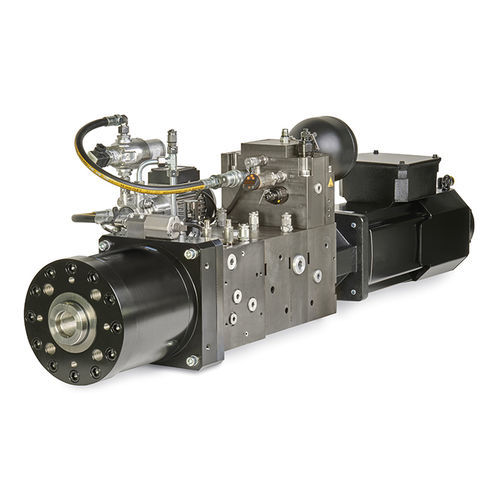

Sistema hidráulico de accionamiento

Descripción del producto
El Moog Compact EAS (CEAS) está diseñado para generar movimientos mayormente lineales en aplicaciones industriales que requieren una solución compacta con alta densidad de potencia y elevada dinámica. Como sistema altamente integrado y de circuito cerrado, Compact EAS ofrece una alternativa a los sistemas electrohidráulicos (EH) o electromecánicos (EM).

Arquitectura del sistema

• Compuesto por servomotor, bomba servo de engranajes internos, distribuidor hidráulico y cilindro
• La bomba de engranajes integrada está ajustada a la relación de áreas del cilindro
• Configuración de circuito cerrado: no requiere depósito externo ni grupo hidráulico

Funcionamiento / Control
La velocidad y la dirección se controlan sin válvulas de vías ni válvulas proporcionales. El circuito cerrado y la sincronización de componentes permiten lograr alta dinámica y control de movimiento preciso.

Ventajas

• Alta densidad de fuerza y potencia
• Construcción modular para un mantenimiento rápido
• Baja emisión acústica adecuada para equipos silenciosos
• Alta eficiencia energética y hasta un 90 % de reducción en el consumo de aceite respecto a sistemas estándar
• Mantenimiento rápido por el reducido número de componentes
• Amplia gama de variantes y tamaños disponibles
• Reducción de costes de tuberías e instalación

Configuraciones
Compact EAS está disponible en dos configuraciones estándar: lineal y ortogonal. Configuraciones especiales a pedido.

Posicionamiento de la aplicación
Apto para aplicaciones que requieren un accionamiento compacto con alta densidad de potencia, elevada dinámica y reducción del volumen de fluido hidráulico o simplificación de la instalación.

Características / Especificaciones técnicas

• Componentes integrados: servomotor, bomba servo de engranajes internos, distribuidor hidráulico, cilindro, depósito de compensación
• Bomba de engranajes adaptada a la relación de áreas del cilindro
• Arquitectura de circuito cerrado (no requiere depósito/unidad externa)
• Control de velocidad y dirección sin válvulas de vías ni proporcionales
• Versiones estándar: lineal y ortogonal
• Alta eficiencia energética y necesidad de aceite significativamente reducida
• Diseño modular para mantenimiento rápido y múltiples variantes
