Servomotor brushless ExD

AC300 V-800 Vmodular

Resumen

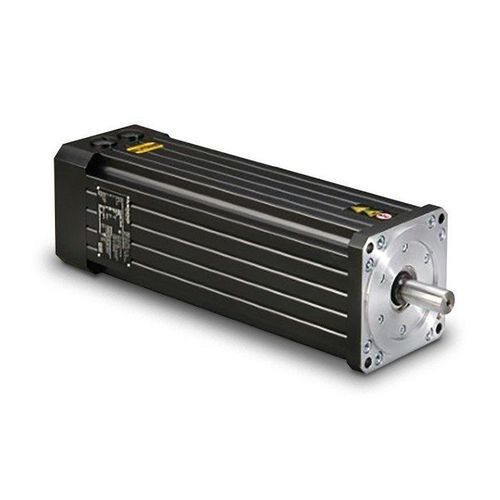

El servomotor dinámico sin escobillas antideflagrante Moog ExD (Explosion Proof Dynamic Brushless Servo Motor) es un motor síncrono AC diseñado y certificado específicamente para su uso en entornos potencialmente explosivos. La serie ExD cumple con las normas ATEX e IECEx y está fabricada con componentes robustos que soportan condiciones térmicas exigentes. El uso de resolvers de alta fiabilidad, rodamientos de bolas sellados lubricados de por vida, rotores equilibrados con precisión (ISO 1940 Clase G 6.3) y una construcción con protección IP67 asegura una vida útil máxima del producto.

Características

• Antideflagrante: certificado ATEX, IECEx, NEC, KOSHA, TRCU y CCC Ex
• Servomotor AC (síncrono)
• Baja inercia de masa
• Refrigeración por convección

Mercados y aplicaciones

• Extracción de petróleo y gas
• Generación de energía
• Minería
• Máquinas de producción industriales que operan en atmósferas con vapores o gases inflamables o explosivos

Ventajas

• Construcción compacta y ligera
• Dinámica sobresaliente para reducir tiempos de ciclo
• Baja ondulación de par
• Diseño robusto para un mantenimiento mínimo
• Concepto modular de servomotor con configuración flexible

Especificaciones (tabla)
Dimensión | Unidad | Protección contra explosiones
Par de reposo M° | Nm [lb-in] | 0,52 - 66 [4.6 – 590]
Par pico Mmax | Nm [lb-in] | 1,6 - 240 [14.2 - 2118]
Velocidad nominal nN | min-1 [rpm] | 7800 - 2000
Potencia nominal PN | kW [hp] | 0,359 – 8,378 [0.5 – 11.2]
Par nominal MN | Nm [lb-in] | 0,44 – 40 [3.9 – 354]
Momento de inercia J | Kg·cm2 [lb·in·sec2 x10^-4] | 0,16 - 157 [1.4 – 1389]
Transductor | Estándar / Opcional | Resolver / Encoder
Monitoreo de temperatura | N/A | PTC o NTC
Freno | N/A | Opcional
Tensión de bus nominal VDC | V | 325/565
Certificación / marcado | N/A | IECEx/ATEX/NEC/KOSHA/CCC Ex/TRCU
Refrigeración | N/A | Convección

Características técnicas / especificaciones

• Denominación de la serie: ExD series
• Tipo de motor: servomotor síncrono AC (sin escobillas)
• Protección contra explosiones: ATEX, IECEx, NEC, KOSHA, TRCU, CCC Ex
• Grado de protección: IP67
• Transductor estándar: Resolver; encoder opcional
• Monitoreo de temperatura: PTC o NTC (opcional)
• Freno: opcional
• Rodamientos de bolas sellados lubricados de por vida
• Equilibrado del rotor según ISO 1940 Clase G 6.3
• Rango de momento de inercia: 0,16 – 157 Kg·cm²
• Rangos de par: parada 0,52 – 66 Nm; par nominal 0,44 – 40 Nm; par pico 1,6 – 240 Nm
• Potencia nominal: 0,359 – 8,378 kW
• Rango de velocidad nominal: 2000 – 7800 min⁻¹ (rpm)
• Tensión de bus nominal: 325 V / 565 V CC
• Refrigeración: convección
• Diseño modular para adaptar a diferentes aplicaciones
