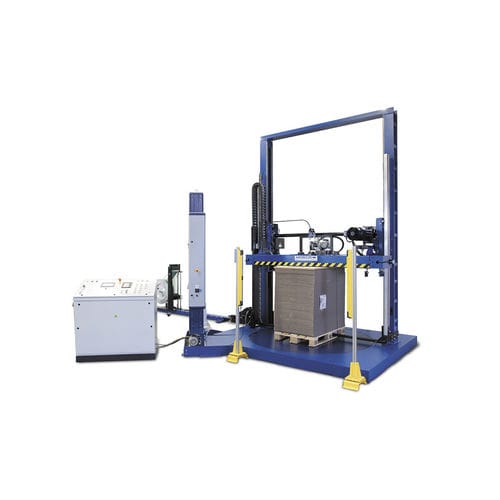

Flejadora automática KZV-111 Combi

para cintas de flejado de PP-PETpara cintas de flejado de poliésterpara cintas de flejado de polipropileno

Overview
La KZV-111 Combi es una máquina automática de flejado de palets con envolvedora integrada (plato giratorio). Combina el flejado y el envolvimiento en una sola solución de embalaje compacta diseñada para asegurar pequeñas cantidades de palets, incluso en condiciones exteriores. La máquina puede realizar hasta cuatro flejados por palet y posteriormente aplicar el envolvimiento según parámetros configurables. El módulo SoniXs superior, de peso reducido (aprox. 30 kg), está fijado mediante cierres rápidos y puede desmontarse sin herramientas para mantenimiento. Una lengüeta móvil garantiza un flejado óptimo entre los listones de la palet.

Key features

• Máquina automática de flejado de palets
• Unidad de flejado SoniXs superior (desmontable)
• Accionamientos eléctricos de alta eficiencia
• Apta para flejes PP y PET
• Envolvedora de plato giratorio integrada con sistema de preestirado

Standard features

• Unidad de flejado montada en la parte superior
• 1 unidad SoniXs y 1 guía vertical de fleje
• Lengüeta móvil para guiar el fleje entre las traviesas
• Estructura de 1 columna hasta 2 000 mm
• Estructura de 2 columnas para 2 000 / 2 400 mm con presión de prensado
• Características de la envolvedora:
  • Diámetro del plato giratorio: 1 800 mm o 2 200 mm
  • Capacidad de carga del plato: hasta 3 000 kg (incluida fuerza de prensado)
  • Dimensiones máximas de palet según el tamaño del plato
  • Altura máxima de apilado (palet incluido): 2 400 mm
  • Detección de altura mediante fotocélula
  • Sistema de preestirado hasta 250 %
  • Parada del plato giratorio en posición inicial
  • 12 programas de envolvimiento
• Versiones:
  • KZV-111 — plato Ø 1 800 mm
  • KZV-111-20-P20 — plato Ø 1 800 mm con fuerza de apriete max. 20 000 N (diseño de 2 columnas)
  • KZV-111-24-P20 — plato Ø 2 200 mm con fuerza de apriete max. 20 000 N (diseño de 2 columnas)

Options

• Luz de señalización en 3 partes con detección de fin de fleje
• Unidad HL con compensación de tensión del fleje (hasta 4 200 N)
• Rieles de montaje
• Lubricación permanente
• Dispositivo de bloqueo de servicio
• Reja de protección

Application videos (examples)

• Proceso de flejado y envolvimiento — aplicación: cartón
• Proceso de flejado y envolvimiento — cartón ondulado con protección de esquina

Consumables / Packaging material

• Flejes PP: ancho ejemplo 12 mm; espesor ejemplo 0,80 mm
• Flejes PET: ancho 9,50 mm – 12,50 mm; espesor 0,54 mm – 0,66 mm
• Diámetro del núcleo de la bobina de fleje: 406 mm
• Film estirable: altura máxima de rollo 500 mm; diámetro máximo 250 mm; núcleo 76 mm; preestirado hasta 250 %

Additional notes

• La combinación de flejado y envolvimiento en una sola máquina sustituye líneas largas compuestas por varias máquinas y ahorra espacio.
• El módulo SoniXs superior es desmontable para mantenimiento sin herramientas.

Technical specifications

• Modelo: KZV-111 Combi
• Marca: Mosca
• Función: máquina automática de flejado de palets con envolvedora de plato giratorio integrada
• Tiempos de ciclo: flejado doble + envolvimiento ≈ 75 s; flejado cuádruple + envolvimiento ≈ 120 s
• Tensión del fleje: regulable de 200 N a 2 500 N
• Material de fleje: PP (p. ej. 12 mm × 0,80 mm) y PET (9,50–12,50 mm; 0,54–0,66 mm)
• Diámetro del núcleo de la bobina: 406 mm
• Diámetros del plato disponibles: 1 800 mm o 2 200 mm
• Capacidad de carga del plato: hasta 3 000 kg (incl. fuerza de prensado)
• Altura máxima de apilado (palet incluido): 2 400 mm
• Detección de altura: fotocélula
• Rollo de film estirable: altura máx. 500 mm; diámetro máx. 250 mm; núcleo 76 mm; preestirado hasta 250 %
• Alimentación: 400 V, 50 Hz, 3L+N+PE (otras tensiones bajo petición)
• Consumo de potencia: aprox. 3 kVA (KZV-111), 2,4 kVA (envolvedora) según configuración
• Peso aprox.: 1 200 kg (máquina de flejado); 1 000 kg (envolvedora)
