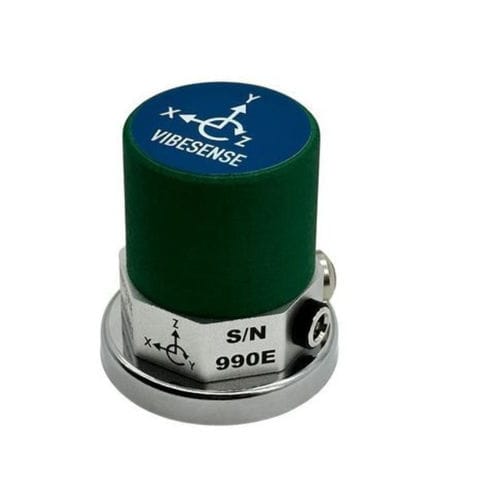

Acelerómetro triaxial VibeSense Tri-Axial

MEMScon electrónica integradasin cable

Descripción general
VibeSense Tri-axial es un acelerómetro triaxial recargable e inalámbrico diseñado para el monitoreo de condición de máquinas rotativas e instalaciones industriales. Integra un acelerómetro MEMS triaxial y un procesador a bordo que realiza FFT, cálculo de RMS y detección de picos. Bluetooth Low Energy permite la conexión con dispositivos móviles para la captura de datos sin cables. El equipo admite grabación de señal cruda con tasa de muestreo y tamaño de bloque configurables, útil para diagnósticos in situ y mantenimiento predictivo.

Especificaciones clave

• Tipo de acelerómetro: MEMS triaxial
• Rango de medida: ±40 g
• Rango de frecuencia (±3 dB): 1–1000 Hz
• Frecuencia resonante: 5500 Hz
• ADC: 16 bits; Tasa de muestreo: 500–4000 Hz
• Tamaño de bloque de datos: 256–4096 muestras
• Inalámbrico: Bluetooth Low Energy; Alcance de transmisión: hasta 30 m (98 ft)
• Protección: IP66; Temperatura de trabajo: -20 a 60 °C (-4 a 140 °F)
• Batería: Li‑Po recargable, ~80 horas; Tiempo de carga: 3–4 horas
• Peso: 72 g (0,16 lb); Montaje: tornillo 1/4-28

Software (VibraTestPro) - características principales

• Aplicación para iPhone/iPad que convierte el dispositivo móvil en un analizador de vibraciones portátil
• Visualización en tiempo real de forma de onda y espectro FFT
• Medidor de severidad de vibración conforme a ISO 10816 y tabla interactiva
• Pruebas de severidad basadas en ISO 10816-3 o umbrales personalizados
• Informes RMS, RMS global, frecuencias dominantes y 5 picos principales
• Detección automática de picos y cursor manual; cursores armónicos y de bandas laterales
• Visualización simultánea en 2 canales; lecturas de velocidad y aceleración; unidades métricas e imperiales
• Grabación de señal cruda con tasa y longitud configurables; exportación en CSV/WAV
• Estructura Plant–Machine–Test Point; guardar imágenes de máquinas y notas de prueba
• Compatible con los sensores Motionics VibeSense para monitoreo de condición de maquinaria rotativa

Incluye

• 1x Analizador de vibraciones VibeSense Tri-axial
• 1x Tornillo de fijación del acelerómetro 1/4-28
• 1x Estuche protector
• 1x Aplicación VibraTestPro para iOS & iPad
• Base magnética bipolar 85 lb (opcional)
• Base magnética redonda (opcional)

Especificaciones técnicas

• Acelerómetro MEMS triaxial
• Rango de medida ±40 g
• Respuesta en frecuencia 1–1000 Hz (±3 dB)
• ADC 16 bits; frecuencia de muestreo 500–4000 Hz
• Tamaño de bloque de datos 256–4096 muestras
• Procesamiento a bordo: FFT, RMS, detección de picos
• Conectividad: Bluetooth Low Energy
• Batería: Li‑Po recargable, ~80 horas; tiempo de carga 3–4 h
• Protección: IP66
• Temperatura de funcionamiento: -20 a 60 °C (-4 a 140 °F)
• Peso: 72 g (0,16 lb); tornillo de montaje: 1/4-28
