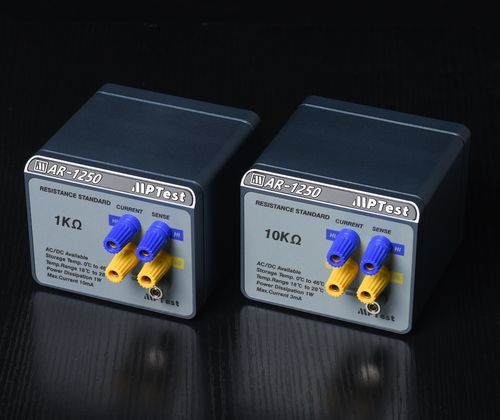

Patrón resistencia eléctrica AR-1250A/B

Este modelo de resistencia estándar AR-1250 está diseñado específicamente para su uso como resistencia estándar externa en puentes de termometría AC/DC e instrumentos de termometría ultraprecisos, y también puede utilizarse para la transferencia de valores de resistencia en mediciones eléctricas. Emplea un elemento de resistencia de lámina metálica encapsulado en aceite, altamente estable. La unidad se suministra solo después de someterse a compensación de temperatura, igualación de valores de resistencia y procesos prolongados de cribado y envejecimiento. El producto cuenta con una carcasa totalmente metálica con una cavidad interna completamente llena de aceite. Esto lo aísla eficazmente del aire, mitiga el impacto de la temperatura ambiente y mejora su estabilidad de resistencia a largo plazo (anual). El modelo Tipo A puede lograr una estabilidad mejor que 2 ppm por año y no requiere colocación en un horno de temperatura constante o baño de aceite. - Valor nominal: 1Ω, 10Ω, 25Ω, 100Ω, 1KΩ, 10KΩ, 100KΩ, 1MΩ - Temperatura de funcionamiento: 18°C ~ 28°C - Temperatura de almacenamiento: 0°C ~ 45°C - Temperatura de calibración: 23°C±0.5°C - Estabilidad anual: 1Ω, 10Ω:±3ppm(A)/±6ppm(B) - Coeficiente de temperatura: ±0.5ppm/°C - Consumo máximo de energía: 1W - Dimensiones: 130mm (5.1") x 105mm (4.1") x 82mm (3.2") - Peso neto: Aproximadamente 1 kg (2.2 lb) Tabla de rendimiento: - Valor nominal: 1Ω, 10Ω, 25Ω, 100Ω, 1KΩ, 10KΩ, 100KΩ, 1MΩ - Estabilidad anual A: ±3ppm - Estabilidad anual B: ±6ppm - Calibración de fábrica (23°C): ±5ppm - Corriente máxima: 500mA, 100mA, 50mA, 20mA, 10mA, 3mA, 1mA, 0.1mA - Elemento de resistencia de lámina metálica encapsulado en aceite, altamente estable - Carcasa totalmente metálica con cavidad interna completamente llena de aceite - Compensación de temperatura y igualación de valores de resistencia - Estabilidad de resistencia a largo plazo (anual) - No requiere horno de temperatura constante o baño de aceite (Tipo A) Especificaciones técnicas: - Valores nominales: 1Ω, 10Ω, 25Ω, 100Ω, 1KΩ, 10KΩ, 100KΩ, 1MΩ - Temperatura de funcionamiento: 18°C ~ 28°C - Temperatura de almacenamiento: 0°C ~ 45°C - Temperatura de calibración: 23°C±0.5°C - Estabilidad anual: 1Ω, 10Ω:±3ppm(A)/±6ppm(B) - Coeficiente de temperatura: ±0.5ppm/°C - Consumo máximo de energía: 1W - Dimensiones: 130mm x 105mm x 82mm - Peso neto: Aproximadamente 1 kg
