Generador de funciones

de impulsosde impulsos de presiónde transitorios

Descripción del producto

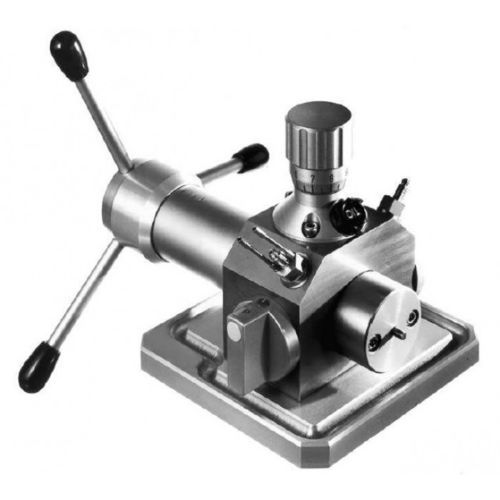

El generador de presión hidráulica está diseñado para la calibración cuasistática y la supervisión dinámica de sensores de presión. Puede generar presión cuasistática de hasta 700 bar e impulsos de presión de hasta 250 bar con anchuras de pulso de varios milisegundos. No es posible mantener la presión durante varios segundos. La válvula reductora protege los sensores integrados frente a sobrecargas durante la calibración cuasistática.

Datos técnicos
Calibración cuasistática:

• Rango de presión: 0 ... 700 bar
• Rango de consignas (bar): 5 ... 700
• Limitación de presión
• Recorrido del émbolo: 22 mm
• Diámetro del émbolo: 15 mm
• Recorrido de tornillo: 0,75 mm
• Desplazamiento del cilindro: 4 cm3

Calibración dinámica:

• Rango de presión: 0 ... 250 bar
• Impulso de presión (típico): 8 ... 10 ms
• Válvula de limitación de presión inactiva durante la calibración dinámica

Peso

• Peso sin accesorios: 8.3 kg
• Peso total: 16.6 kg

Características / especificaciones técnicas

• Función: calibración cuasistática y supervisión dinámica de sensores de presión
• Rango de presión cuasistática: 0 ... 700 bar
• Rango de consignas (bar): 5 ... 700
• Recorrido del émbolo: 22 mm
• Diámetro del émbolo: 15 mm
• Recorrido de tornillo: 0,75 mm
• Desplazamiento del cilindro: 4 cm3
• Rango de presión dinámico: 0 ... 250 bar
• Impulso de presión (típico): 8 ... 10 ms
• Nota: la presión no puede mantenerse durante varios segundos
• La válvula reductora protege los sensores integrados durante la calibración cuasistática
• Peso sin accesorios: 8.3 kg
• Peso total: 16.6 kg
