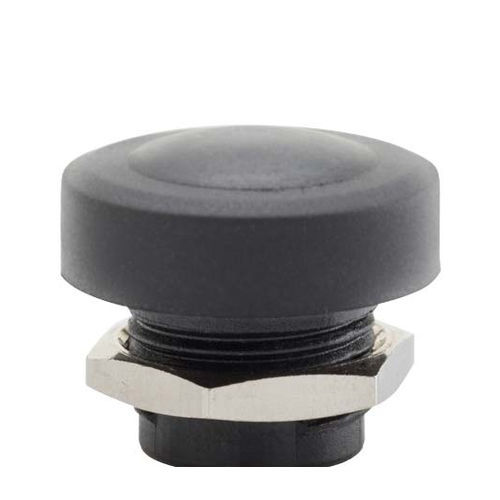

Botón pulsador IP66 PB 12

de plástico

La familia PB-12 incluye todos los pulsadores que tienen un diámetro de 12 mm. El nombre de los diferentes pulsadores está compuesto por 5 campos que tienen los siguientes significados. No todas las combinaciones de los diferentes campos (y sus características técnicas) son posibles. MECÁNICO Recorrido (nominal) - 0,5 mm Fuerza de accionamiento (nominal) - el campo 3 del código del pulsador indica este valor Par de apriete (tuerca de fijación) - 1,1 Nm Par de rotura - > 1,7 Nm Datos técnicos MECÁNICOS Vida mecánica (máxima) - 1 millón de ciclos Rango de grosor del panel - 2÷5 mm Material del cuerpo - plástico (PBT) Material de los botones - plástico (PP+TPV) Posición de montaje - cualquiera ELÉCTRICO Vida eléctrica (máxima) - 1 millón de ciclos Rango de tensión - 3,3÷12 Vcc Corriente nominal (típica) - 0,33÷5 mA Material de los contactos - acero inoxidable sobre chapado en oro duro Terminales o tipo de conector - Hirose DF13 (chapado en oro) Tiempo de rebote - < 3 ms MEDIO AMBIENTE Rango de temperatura de funcionamiento - -25 °C ÷ +70 °C según EN 60068-2-1, -2-2 +25 °C ÷ +55 °C con 95% de humedad relativa según EN 60068-2-30 Temperatura de almacenamiento -40 °C ÷ +85 °C según EN 60068-2-1, -2-2 Vibración sinusoidal - 2-4 g 8-500 Hz según EN 60068-2-6 Choque - 25 g 6 ms según EN 60068-2-27 Vibración de banda ancha - 1-3 m2/s3 10-500 Hz según EN 60068-2-64 Grado de protección - IP66 según IEC 60529 NEMA 4 según STANDARD 250 de National Electrical Manufacturers Association
