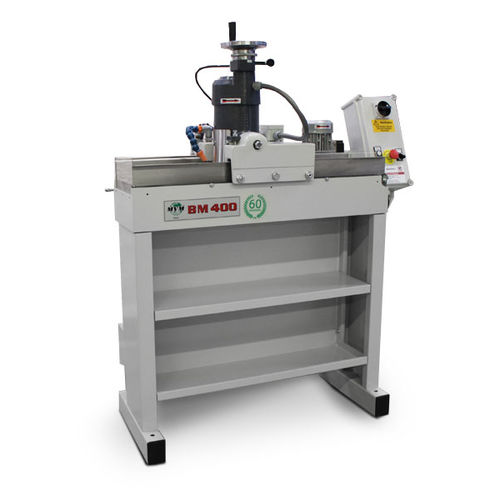

Lapeadora de precisión BM4 series

estacionariapara materiales duros

Descripción general
La BM400 / BM400-R es una máquina profesional de lapeado diseñada para el acabado de cuchillas perfiladas de metal duro. Combina una mesa mecánica fija de aluminio (400×70 mm) para sujeción mecánica con un plato magnético de campo abierto de alta potencia que proporciona una fuerza de sujeción reforzada durante las operaciones de lapeado. La versión BM400-R incorpora un interruptor para reducir la carrera del carro y una cuba externa con bomba suministrada de serie para un mayor control del proceso.

Principales características técnicas

• Grupo de bajada de la muela automático con parada automática al alcanzar la cota prefijada
• Cabezal inclinable para rectificar superficies huecas/ cóncavas
• Carro accionado por cadena para un desplazamiento translacional robusto
• Guías protegidas por láminas reemplazables de acero templado y rectificado
• Mesa mecánica fija en aluminio (400×70 mm) para sujeción mecánica y montaje de platos magnéticos
• BM400-R: interruptor para reducción de la carrera del carro; cuba externa con bomba suministrada de serie
• Sistema de refrigeración suministrado (cuba externa en BM400-R)

Aplicaciones y ventajas
La BM400 / BM400-R está pensada para fabricantes que requieren acabados recurrentes y precisos en cuchillas perfiladas de metal duro. La combinación de mesa mecánica y plato magnético de campo abierto asegura un apriete seguro y una estabilidad durante el proceso, favoreciendo la consistencia superficial y la repetibilidad dimensional. La versión BM400-R aumenta la flexibilidad para operaciones de carrera corta y la gestión del refrigerante externo.

Opciones y accesorios

• Base/soporte
• Muelas diamantadas (D46, D15)
• Platos magnéticos para herramientas de metal duro (400×70×20 mm o 200×70×20 mm)
• Fuelles de protección para guías
• Gama completa de accesorios disponible para ampliar funcionalidad y control de proceso

Características / Especificaciones técnicas

• Modelos: BM400 y BM400-R (versión de carrera reducida)
• Tipo de máquina: máquina profesional de lapeado/finalizado para cuchillas perfiladas de metal duro
• Mesa/plato: mesa mecánica fija en aluminio (400×70 mm) combinada con plato magnético de campo abierto de alta potencia
• Descenso: bajada automática de la muela con parada automática a la cota prefijada
• Cabezal: cabezal inclinable para superficies cóncavas
• Carro: accionamiento por cadena; guías con láminas reemplazables de acero templado
• BM400-R: interruptor de reducción de carrera del carro; cuba externa con bomba incluida
• Opciones: base, muelas diamantadas, platos magnéticos 400×70×20 o 200×70×20 mm, fuelles de protección, otros accesorios bajo pedido
