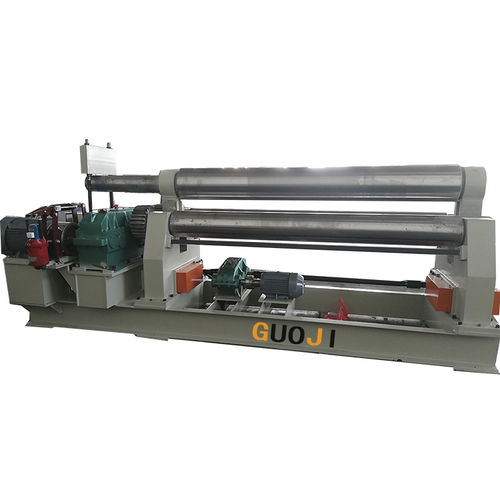

Máquina roladora con 3 rodillos GJW11-20X2500

eléctrica

La laminadora mecánica simétrica de 3 rodillos tiene 3 rodillos dispuestos simétricamente y el rodillo superior está situado en el centro de los dos rodillos inferiores. Se utiliza un accionamiento de tornillo sin fin y engranaje y un accionamiento auxiliar de tornillo y varilla para impulsar los rodillos para que se muevan verticalmente. El engranaje en el reductor de velocidad principal se utiliza para engranar los engranajes de ambos rodillos inferiores para la rotación con el fin de proporcionar el par de torsión para la placa de metal de laminación se encuentra entre tres rodillos de trabajo (dos rodillos inferiores y un rodillo superior) y, posteriormente, continuamente doblado bajo la presión del rodillo superior y la rotación de los rodillos inferiores para generar la deformación plástica permanente en la placa con el fin de rodar la placa a la forma requerida, como el cilindro, el cilindro cónico o el arco La desventaja de la máquina de laminación simétrica mecánica de 3 rodillos es que el extremo de la placa no puede ser doblado preliminarmente. Características estructurales 1、Máquina laminadora de placas simétrica de 3 rodillos. 2、La máquina está compuesta por dos partes principales, hay partes de trabajo y partes de transmisión. Las partes de trabajo incluyen dos rodillos inferiores y un rodillo superior con rodamientos. El rodillo inferior es el cabrestante, el rodillo superior es el rodillo impulsado. La altura del rodillo superior puede ser ajustada libremente. Además, la parte de transmisión contiene el motor principal, la caja de reducción, etc. 3、El motor principal impulsa la caja de reducción principal, y luego la caja de reducción principal impulsa el rodillo inferior. La dirección de rotación del rodillo inferior puede ser controlada por el motor principal. 4、El motor secundario acciona la caja de reducción secundaria, entonces el rodillo superior puede realizar el movimiento vertical.
