Transmisor de señal analógico bucle de corriente PR33-49

4-20 mA

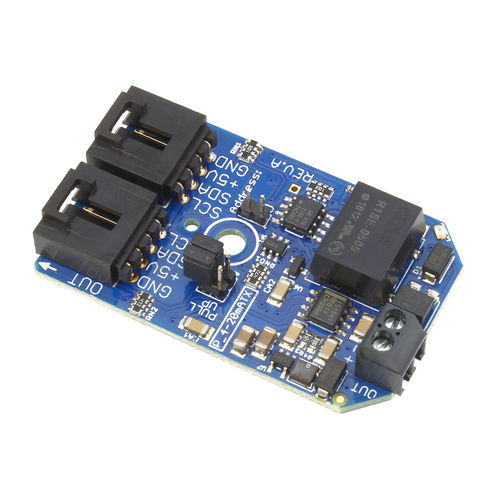

Puntos destacados - DAC de 12 bits MCP4725 - Aislador digital de cuatro canales - XTR115 Transmisor de bucle de corriente de 4-20mA - Transmisor de 4-20mA de un canal y 2 hilos - Fuente de alimentación aislada de 12 V integrada para alimentar transductores de 2 hilos - 2 dispositivos en un solo bus I2C - Ideal para el control industrial - Amplio rango de alimentación de lazo 7.5V a 36V - Transmisor de bucle de corriente de 2 hilos, 4-20mA - Bajo error de span - Bajo error de no linealidad Esta placa de transmisor de bucle de corriente de 4-20mA aislado convierte los datos I2C en una salida de 4-20mA utilizando un convertidor digital-analógico (DAC) de 12 bits. Este transmisor de 4-20mA aislado de 1 canal también tiene una fuente de alimentación aislada a bordo que elimina la necesidad de una fuente de alimentación externa. Esta placa de transmisor de bucle de corriente de 4-20mA aislado de 1 canal utiliza un transmisor de bucle de corriente de 4-20mA XTR115 conectado a un convertidor de digital a analógico MCP4725. También cuenta con una fuente de alimentación buck boost integrada que alimenta el bucle de 4-20mA. El MCP4725 tiene un puente de dirección, lo que permite conectar 2 dispositivos al mismo tiempo en un solo bus I2C. También es posible conectar más de 2 dispositivos en un bus utilizando el multiplexor I2C. El transmisor de bucle de corriente de 4-20mA XTR1115 tiene un amplio rango de alimentación de bucle de 7,5V a 36V. Este transmisor de bucle de corriente de 4-20mA tiene terminales de tornillo a bordo que facilitan la conexión. También tiene una almohadilla expuesta de Vref para la referencia de voltaje externa con un Vref preestablecido de 2,5V.
