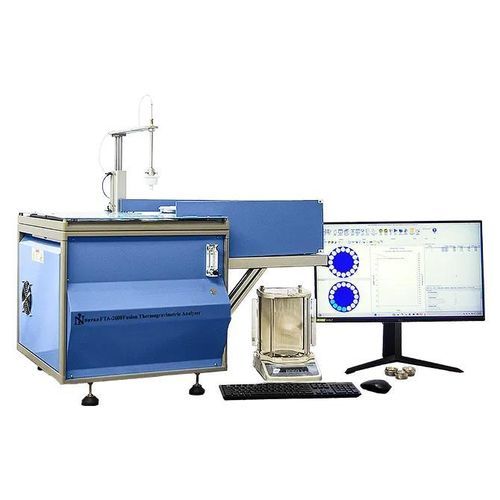

Sistema de preparación de muestras automatizado FTA-2000

múltiplespara laboratoriosde refrigeración

Descripción general

El FTA-2000 es un sistema de fusión de perlas patentado que integra automatización avanzada, dos balanzas de alta precisión (0,1 mg) y funcionalidad termogravimétrica para producir perlas de vidrio destinadas a XRF mientras mide la pérdida por ignición (LOI/LOF) en la misma muestra. Diseñado para laboratorios de cemento, minería y materiales, tiene formato de sobremesa y está preparado para operación mayoritariamente desatendida.

Capacidades clave

• Fusión de perlas con LOI/LOF simultáneo mediante carruseles configurables de 12 o 16 posiciones para perlas de 40 mm o 35 mm (configuraciones totales 4–16 crisoles).
• Modo TGA multi-etapa y multi-muestra con temperaturas, gases, tiempos y parámetros analíticos totalmente configurables.
• Modo LOI dedicado: procesa hasta 16 muestras en 15–20 minutos a temperaturas LOI configurables por el usuario (normalmente 1000 °C).
• Manipulación totalmente automatizada de muestras con cargador automático opcional (12 o 16 crisoles) e integración robótica opcional para flujos sin intervención.

Resumen operativo

• Dos balanzas digitales (externa e interna) con sensibilidad 0,1 mg conectadas al PC para registro automático de pesos.
• Balanzas: externa para pesaje inicial de crisoles, muestras y fundente; interna bajo el horno mide pesos a alta temperatura durante la fusión (soporte de la balanza atraviesa el orificio del horno).
• Carrusel del horno (configurable 4–16 crisoles) que eleva, rota, baja, inclina y agita crisoles para posicionamiento preciso, mezcla y medición de peso.
• Calibración automática del LOI del fundente: el software puede fundir una perla únicamente de fundente y opcionalmente incluir un crisol de control por lote para corrección.
• Enfriamiento automático de perlas configurable tras la transferencia al cargador automático.

Innovaciones de diseño y beneficios

• Bomba peristáltica que añade una cantidad controlada de agente desmoldeante muy diluido tras la medición del peso final de la perla para eliminar la evaporación impredecible y la variabilidad de peso.
• Reducción de la tolerancia de pesaje del operador (±30 mg) frente a métodos manuales gracias a la determinación automática del LOI del fundente y a las balanzas integradas.
• Horno eléctrico eficiente: una configuración de 16 crisoles puede funcionar con aproximadamente 2 kW, reduciendo consumo energético y requisitos HVAC del laboratorio.
• Evita el vertido manual de perlas, reduce el uso de utensilios de platino y disminuye la frecuencia de limpieza de crisoles, ahorrando tiempo y consumibles.
• Minimiza la exposición a gases tóxicos mediante dosificación peristáltica precisa de agente desmoldeante diluido.

Automatización y software

• Soporta operación nocturna sin vigilancia y automatización completa con brazo robótico colaborativo opcional y sistema transportador/placas con viales prepesados.
• Software Windows con barra de herramientas, paneles personalizables, temas, base de datos, gráficos de peso por perla en tiempo real y exportación a TXT, CSV y XLS para integración LIMS.

Rendimiento analítico y productividad

• Producción de perlas y medición LOI/LOF simultáneas que reducen sesgos al usar la misma muestra para ambos procesos.
• El horno eléctrico puede fundir 4–16 perlas en ~20–30 minutos, aumentando el rendimiento respecto a métodos manuales.
• Pesos de muestra detallados y gráficos en tiempo real permiten determinar con precisión el fin de fusión y acortar tiempos de ciclo.

Resultados de repetibilidad (muestras de cemento)
ID de muestra | Na2O (%) | MgO (%) | Al2O3 (%) | SiO2 (%) | P2O5 (%) | SO3 (%) | K2O (%) | CaO (%) | TiO2 (%) | Mn2O3 (%) | Fe2O3 (%) | SrO (%) | ZnO (%) | CO2 (%) | Cl (%) | Fundente (g) | LOI (%) | Muestra (g) | Suma (%)
Cemento A1 | 0.06 | 2.58 | 4.38 | 18.46 | 0.14 | 2.94 | 0.56 | 58.58 | 0.25 | 0.14 | 3.14 | 0.04 | 0.04 | 8.38 | 0.02 | 6.1858 | 8.38 | 1.017 | 99.6961
Cemento A2 | 0.09 | 2.6 | 4.34 | 18.43 | 0.13 | 2.96 | 0.57 | 58.54 | 0.25 | 0.14 | 3.15 | 0.04 | 0.03 | 8.34 | 0.01 | 5.8407 | 8.34 | 0.974 | 99.6246
Cemento A3 | 0.07 | 2.62 | 4.44 | 18.45 | 0.13 | 2.96 | 0.56 | 58.51 | 0.26 | 0.14 | 3.16 | 0.04 | 0.03 | 8.46 | 0.01 | 5.7274 | 8.46 | 0.983 | 99.8466
Cemento A4 | 0.06 | 2.6 | 4.33 | 18.46 | 0.14 | 2.97 | 0.56 | 58.73 | 0.25 | 0.14 | 3.14 | 0.04 | 0.04 | 8.43 | 0.01 | 6.3705 | 8.43 | 1.059 | 99.9068
Cemento A5 | 0.09 | 2.56 | 4.33 | 18.34 | 0.14 | 2.94 | 0.56 | 58.45 | 0.25 | 0.14 | 3.14 | 0.04 | 0.03 | 8.35 | 0.01 | 5.7313 | 8.35 | 0.971 | 99.3861

Especificaciones técnicas

• Modelo: FTA-2000 (Analizador termogravimétrico de fusión).
• Número de perlas: configuraciones para 4, 6, 8, 10, 12, 14 o 16 perlas; compatible con 35 mm y 40 mm.
• Sensibilidad de balanza: 0,1 mg (interna y externa).
• Rango LOI/LOF: 0–100%.
• Rango de temperatura: 200–1150 °C, precisión ±1 °C.
• Control: vía PC (USB) ; software Windows.
• Dimensiones: Ancho 55,4 cm x Largo 60 cm x Altura 57 cm; altura autoloader 33 cm.
• Peso: 60 kg.
• Alimentación: 220 V AC, ~2 kW.
• Seguridad/medio ambiente: dosificación peristáltica de agente desmoldeante diluido para minimizar emisiones.
