Gato de husillo tornillo giratorio M/J

de husillo de rosca trapecialde husillo de bolashusillo traslante

Resumen

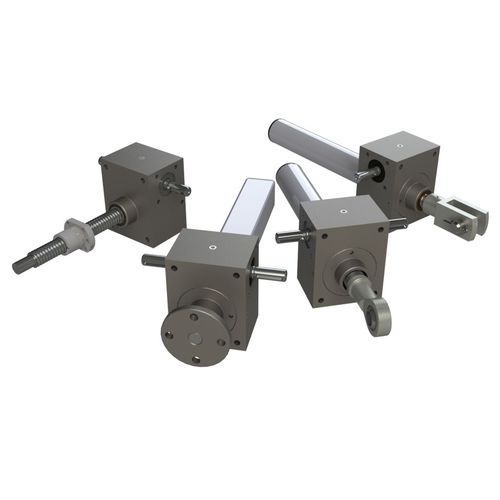

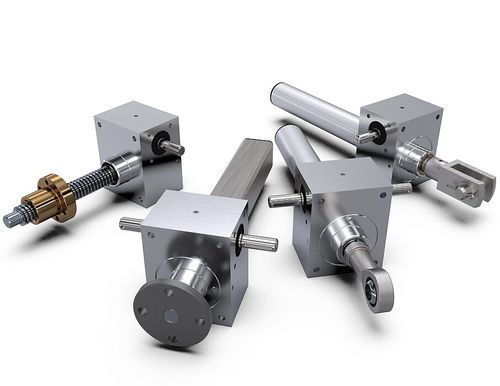

Los gatos de tornillo NEFF con reductor helicoidal (tipos M y J) son elementos de elevación diseñados para fuerzas de elevación de 150 a 500 kN. Los accionamientos de husillo fabricados por NEFF, combinados con reductores de precisión, ofrecen capacidad de elevación fiable y funcionamiento suave.

Accionamiento / Rendimiento

• Opciones de accionamiento: rosca trapezoidal o rosca de bolas (rodadas o rectificadas)
• Fuerzas de elevación: 150–500 kN
• Algunas dimensiones disponibles con lubricación de por vida y tolerancias optimizadas para mejor eficacia
• El diseño cúbico permite uso en todas las posiciones de montaje

Variantes de diseño

• Tipo R: gato de tornillo con husillo giratorio
• Tipo N: versión clásica con husillo continuo (husillo de elevación)
• Tipo VK: no giratorio mediante tubo protector cuadrado en el lado del reductor
• Tipo VP: no giratorio mediante chaveta en la tapa del cojinete del reductor y ranura mecanizada en el husillo

Sistema / Integración
Los gatos individuales pueden conectarse mediante ejes de transmisión para construir sistemas de elevación sincronizados. Una amplia gama de accesorios estándar facilita el acoplamiento, las soluciones antirotación y las variantes de instalación.

Aplicaciones y Ventajas
El diseño cúbico y las opciones de accionamiento disponibles hacen que estos gatos sean adecuados para aplicaciones industriales de elevación con fuerzas de 150–500 kN. Las variantes y accesorios permiten implementar soluciones antirotación y accionamientos sincronizados múltiples.

Especificaciones técnicas

• Serie: serie M-J (tipos M y J)
• Tipos de accionamiento: rosca trapezoidal, rosca de bolas
• Rango de fuerza de elevación: 150 kN a 500 kN
• Diseño: cúbico, utilizable en todas las posiciones de montaje
• Versiones: N (husillo continuo / husillo de elevación), R (husillo giratorio)
• Opciones anti-rotación (N): tubo protector cuadrado (VK) o ranura en V; VP: chaveta + ranura mecanizada en el husillo
• Integración: conectable mediante ejes de transmisión para sistemas de elevación sincronizados
• Accesorios: amplia gama de accesorios del programa estándar
