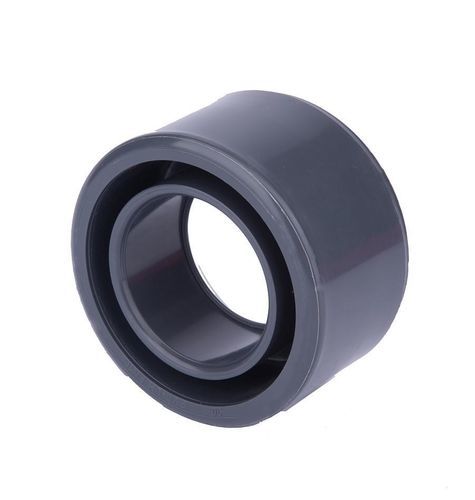

Machón de reducción RB90 series

de ajustede policloruro de vinilode PVC

Descripción
Manguito reductor diseñado para uniones por cementación con solvente en instalaciones de tuberías UPVC en serie métrica; disponible en múltiples variantes de diámetro (ver hoja técnica).

Detalles del producto

• Marca: U-PVC PRESSURE FITTINGS
• Categoría: Serie métrica para unión por cementación con solvente
• SKU: —

Resumen
Manguito reductor RB90 para conectar tuberías de diferentes diámetros en sistemas de presión UPVC.

Hoja técnica (tabla)
Code, dxd1, L, L1, Z, Fig, PN, Gr, Pack, Box
RB90N025B, 25x20, 19, 16, 3, A, 16, 4, 700, S
RB90N032B, 32x20, 22, 16, 6, A, 16, 15, 450, S
RB90N032C, 32x25, 22, 19, 3, A, 16, 10, 450, S
RB90N040B, 40x20, 26, 16, 10, B, 16, 25, 270, S
RB90N040C, 40x25, 26, 19, 7, A, 16, 28, 270, S
RB90N040D, 40x32, 26, 22, 4, A, 16, 16, 270, S
RB90N050C, 50x25, 31, 19, 14, B, 16, 45, 350, M
RB90N050D, 50x32, 31, 22, 9, B, 16, 41, 350, M
RB90N050E, 50x40, 31, 26, 5, A, 16, 31, 350, M
RB90N063C, 63x25, 38, 19, 19, B, 16, 71, 180, M
RB90N063D, 63x32, 38, 22, 16, B, 16, 73, 180, M
RB90N063E, 63x40, 38, 26, 12, B, 16, 76, 180, M
RB90N063F, 63x50, 38, 31, 7, A, 16, 61, 180, M
RB90N075D, 75x32, 44, 22, 22, B, 16, 128, 110, M
RB90N075E, 75x40, 44, 26, 18, B, 16, 102, 110, M
RB90N075F, 75x50, 44, 31, 14, B, 16, 122, 110, M
RB90N075G, 75x63, 44, 38, 6, A, 16, 85, 110, M
RB90N090F, 90x50, 51, 31, 20, B, 16, 171, 65, M
RB90N090G, 90x63, 51, 38, 13, B, 16, 166, 65, M
RB90N090H, 90x75, 51, 44, 7, A, 16, 140, 65, M
RB90N110G, 110x63, 61, 38, 23, B, 16, 254, 40, M
RB90N110H, 110x75, 61, 44, 17, B, 16, 262, 40, M
RB90N110I, 110x90, 61, 51, 10, A, 16, 266, 40, M
RB90N125L, 125x110, 68.5, 61, 8, A, 16, 260, 50, L
RB90N140I, 140x90, 76, 51, 25, B, 16, 600, 40, L
RB90N140M, 140x125, 76, 68.5, 7, A, 16, 335, 40, L
RB90N160I, 160x90, 86, 51, 30, B, 16, 850, 24, L
RB90N160L, 160x110, 86, 61, 25, B, 16, 820, 24, L
RB90N160M, 160X125, 86, 68.5, 17, B, 16, 745, 24, L
RB90N160N, 160x140, 86, 76, 10, A, 16, 565, 24, L
RB90N200O, 200X160, 106, 86, 20, B, 10, 1381, 12, L
RB90N225O, 225x160, 118.5, 86, 33, B, 10, 2411, 7, L
RB90N225P, 225x200, 118.5, 106, 13, A, 10, 1408, 7, L
RB90N250O, 250x160, 131, 86, 47, B, 10, 2798, 6, L
RB90N250P, 250x200, 131, 106, 27, B, 10, 1752, 4, L
RB90N250Q, 250x225, 131, 118.5, 12, A, 10, 2.1, 6, L

Características / especificaciones técnicas

• Modelo: RB90
• Tipo de producto: Manguito reductor (Reducing BUSH)
• Material: UPVC (U-PVC PRESSURE FITTINGS)
• Série: Serie métrica para unión por cementación con solvente
• Tamaños y códigos disponibles: ver la hoja técnica arriba indicada (códigos RB90N025B → RB90N250Q)
• PN típico: valores indicados por variante en la columna PN de la tabla
• Embalaje: indicadores Pack / Box presentes en la hoja técnica
