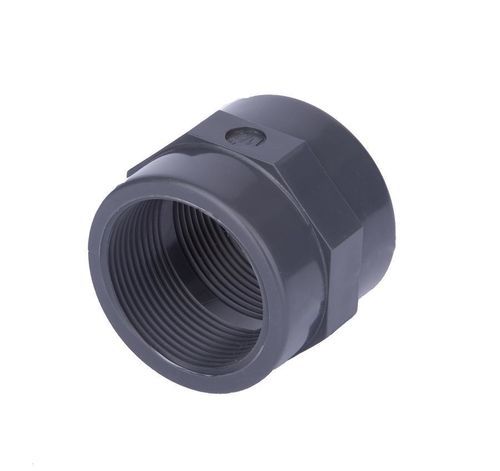

Racor hidráulico SO11 series

de encajeroscadoBSP

Descripción breve
Racor de casquillo roscado en UPVC (U-PVC) para conexiones con rosca BSP paralela, modelo SO11. Disponible en tamaños de 1/2" a 2"1/2.

Detalles del producto

• Tipo: accesorios roscados BSP paralelos (casquillo roscado)
• Material: UPVC (U-PVC pressure fittings)
• Modelo: SO11
• Conexión: casquillo roscado
• Tamaños/códigos disponibles: ver la tabla de la ficha técnica
• Embalaje: unidades pack/box según la ficha técnica

Resumen
Racor de casquillo roscado SO11 para rosca BSP paralela; varias medidas y archivos CAD disponibles.

Ficha técnica - tabla dimensional
Code | G | L | Z | E | C | PN | Gr | Pack | Box
SO11N0200 | 1/2" | 16.5 | 7 | 27 | 30 | 16 | 18 | 350 | S
SO11N0250 | 3/4" | 19.5 | 7 | 33 | 36 | 16 | 25 | 500 | M
SO11N0320 | 1" | 22.5 | 8 | 41 | 46 | 16 | 45 | 300 | M
SO11N0400 | 1"1/4 | 27 | 8 | 50 | 55 | 16 | 65 | 180 | M
SO11N0500 | 1"1/2 | 30 | 8 | 61 | 60 | 16 | 70 | 160 | M
SO11N0630 | 2" | 36 | 8 | 76 | 75 | 16 | 125 | 85 | M
SO11N0750 | 2"1/2 | 36 | 9 | 90 | 90 | 16 | 200 | 48 | M

Archivos de ficha técnica disponibles (por tamaño)
Fichas técnicas disponibles para los códigos: SO11N0200, SO11N0250, SO11N0320, SO11N0400, SO11N0500, SO11N0630, SO11N0750

3D / CAD
Referencia del modelo 3D CAD disponible para SO11 (visor STEP integrado).

Características / especificaciones técnicas

• Tipo: accesorios con rosca BSP paralela
• Material: UPVC (U-PVC pressure fittings)
• Estilo de conexión: casquillo roscado
• Familia / modelo: SO11
• Tamaños / códigos disponibles: ver la tabla de la ficha técnica anterior (de 1/2" a 2"1/2)
• Unidades de embalaje: valores Pack/Box mostrados en la ficha técnica
• Clasificación de presión indicada como PN en la ficha técnica
