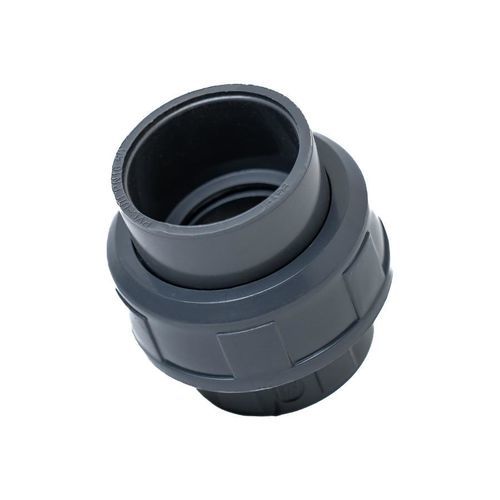

Manguito autoblocante de acoplamiento UN83 series

uniónen PVC-Upara juntas O-ring

Descripción
El UN83 es una unión con junta tórica diseñada para sistemas de tubería a presión en U-PVC. Este racor liso imperial proporciona una conexión desmontable y estanca entre tuberías; el sellado se consigue mediante una junta tórica específica. El producto pertenece a la gama U-PVC PRESSURE FITTINGS y está disponible en varias dimensiones imperiales.

Aplicaciones

• Sistemas industriales y comerciales de tubería a presión en U-PVC
• Sistemas de distribución y tratamiento de agua
• Líneas de riego y agrícolas a presión
• Instalaciones de proceso que requieran racores imperiales lisos y uniones desmontables

Características clave

• Material: racor de presión en U-PVC
• Tipo: unión imperial lisa con sellado por junta tórica
• Diseño desmontable para mantenimiento e inspección
• Disponible en tamaños de 1/2 in a 4 in (serie imperial)
• Compatible con los códigos de junta tórica especificados para un sellado confiable

Datos técnicos

• Código de producto (serie): UN83
• Denominación: UNION WITH O-RING BS
• Tipo: IMPERIAL PLAIN FITTINGS
• Campos dimensionales clave por variante: d (imperial), L (mm), Z1, Z2, G1, E, código O-Ring, class, Gr, Pack, Box
• Variantes (código | d | L | Z1 | Z2 | G1 | E | O-Ring | class | Gr | Pack | Box) :
• UN83N0200 | d: 1/2 in | L: 16 mm | Z1: 3 | Z2: 10 | G1: 1 in | E: 42 | O-Ring: 4081 | class: E | Gr: 41 | Pack: 180 | Box: S
• UN83N0250 | d: 3/4 in | L: 19 mm | Z1: 3 | Z2: 10 | G1: 1 1/4 in | E: 52 | O-Ring: 4112 | class: E | Gr: 67 | Pack: 220 | Box: M
• UN83N0320 | d: 1 in | L: 22 mm | Z1: 3 | Z2: 10 | G1: 1 1/2 in | E: 59 | O-Ring: 4131 | class: E | Gr: 90 | Pack: 150 | Box: M
• UN83N0400 | d: 1 1/4 in | L: 26 mm | Z1: 3 | Z2: 12 | G1: 2 in | E: 72 | O-Ring: 6162 | class: E | Gr: 135 | Pack: 80 | Box: M
• UN83N0500 | d: 1 1/2 in | L: 31 mm | Z1: 3 | Z2: 14 | G1: 2 1/4 in | E: 79 | O-Ring: 6187 | class: E | Gr: 206 | Pack: 120 | Box: L
• UN83N0630 | d: 2 in | L: 38 mm | Z1: 3 | Z2: 18 | G1: 2 3/4 in | E: 96 | O-Ring: 6237 | class: E | Gr: 360 | Pack: 60 | Box: L
• UN83N0900 | d: 3 in | L: 51 mm | Z1: 5 | Z2: 18 | G1: 4 in | E: 134 | O-Ring: 6362 | class: E | Gr: 777 | Pack: 24 | Box: L
• UN83N1100 | d: 4 in | L: 61 mm | Z1: 5 | Z2: 18 | G1: 5 in | E: 163 | O-Ring: 6450 | class: E | Gr: 1150 | Pack: 12 | Box: L

Información de pedido

• Solicite por código de producto (UN83Nxxxx) para identificar directamente el tamaño y el embalaje.
• Confirme el código de la junta tórica y el embalaje (Pack / Box) al realizar el pedido.
• Contacte con el proveedor para verificar la compatibilidad con los schedules de tubería y accesorios de instalación.

Fabricante
U-PVC PRESSURE FITTINGS
