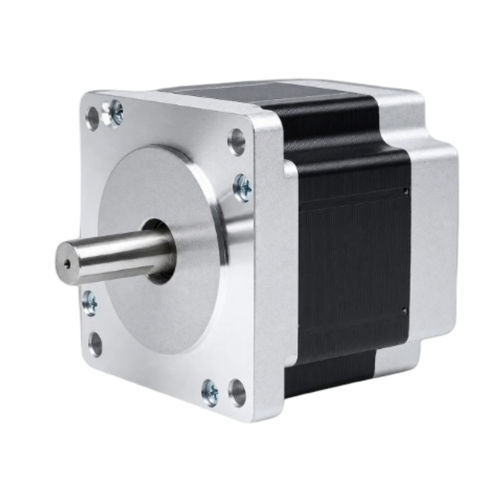

Motor paso a paso 2 fases 86BHH76-400B-25A

paso a paso híbridoNEMA 34para la robótica

Resumen del producto
El 86BHH76 es un motor paso a paso híbrido NEMA 34 (bastidor 86 mm, cuerpo 76 mm) que proporciona 2,06 N·m (21 kg·cm) de par de mantenimiento a 4,0 A. Con eje de 14 mm y configuración de 2 fases 4 hilos, es adecuado para máquinas CNC, cortadoras láser y aplicaciones robóticas que requieren equilibrio entre par y velocidad.

Puntos clave

• Par de mantenimiento: 2,06 N·m (21 kg·cm)
• Bastidor 86 mm (NEMA 34), longitud de cuerpo 76 mm
• Diámetro de eje: 14 mm
• Diseño eléctrico: 2 fases, 4 hilos
• Controlador recomendado: CWD860H

Especificaciones eléctricas
Ángulo de paso: 1,8° ± 5%
Corriente nominal: 4,0 A/fase
N.º de fases: 2
N.º de hilos: 4
Par de mantenimiento: 2,06 N·m (21 kg·cm)
Tamaño de bastidor: 86 mm (NEMA 34)
Longitud del cuerpo: 76 mm
Peso: 2,2 kg

Dibujo mecánico
Dibujo mecánico disponible para la serie 86BH (86 mm / NEMA 34) que muestra dimensiones de montaje y del eje.

Aplicaciones

• Fresadoras y routers CNC
• Sistemas de corte por láser
• Robots industriales y colaborativos
• Mesas de posicionamiento y alimentadores automáticos

Información de pedido

• Modelo: 86BHH76
• Controlador recomendado: CWD860H
• Peso: 2,2 kg
