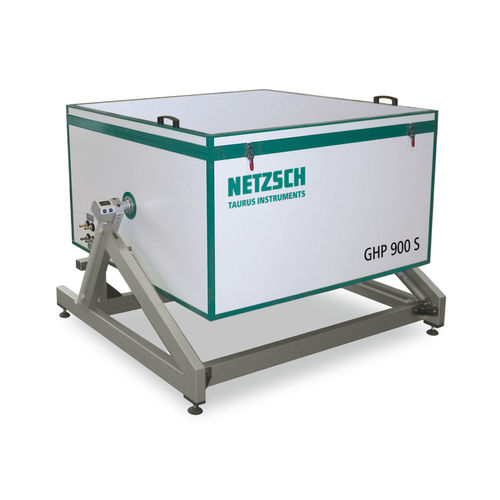

Placa calefactora de laboratorio GHP 721S-900 mm

eléctricadigitalautomática

Resumen
El GHP 721S-900 mm es un sistema de placa caliente protegida con una cámara de ensayo inclinable y totalmente aislada, diseñado para la medición precisa de la conductividad térmica y el valor U de materiales aislantes, probetas gruesas y vidrio aislante. El equipo se controla y registra mediante una unidad de sobremesa externa Lambda Control conectada a un PC con el software Lambda.

Aplicaciones

• Determinación de la conductividad térmica (λ) de materiales aislantes, materiales de construcción y vidrio aislante en función de la temperatura y el ángulo de montaje.
• Mediciones de muestras grandes, gruesas o pesadas con inserción superior para reducir el riesgo de daño a las placas de medida.
• Determinación del valor U de acristalamientos y sistemas de ventanas bajo diferentes ángulos de montaje y condiciones de gas.

Características clave

• Principio de placa caliente protegida con placa caliente, anillo protector y placas frías para minimizar las pérdidas térmicas laterales.
• Cámara de ensayo inclinable con accionamiento eléctrico que permite montaje de 0° a 90° para especímenes de vertical a horizontal.
• Inserción superior de las muestras para manejo seguro de muestras pesadas o complejas.
• Métodos de medición de una o dos placas según ISO 8302 y normas relacionadas.
• Tamaños de placa calefactora seleccionables (zona de calentamiento de 200×200 mm hasta 500×500 mm) para adaptarse a la geometría de la muestra.
• Control de placas frías y temperatura de la cámara mediante sistemas de refrigeración.
• Sistema de fijación/posicionamiento de la muestra para asegurar contacto y alineación reproducibles.
• Control externo por PC, adquisición y evaluación de datos con software Lambda (niveles de usuario, informes personalizables, visualización gráfica).
• Diseñado para I+D y caracterización bajo diferentes atmósferas, temperaturas y presiones.

Principio de funcionamiento
La placa caliente y el anillo protector se mantienen a la temperatura de la placa caliente mientras una o dos muestras idénticas se colocan entre las placas caliente y fría. Se establece una diferencia de temperatura controlada ΔT a través del espesor de la muestra. El anillo protector minimiza las pérdidas térmicas laterales, lo que permite la medición en régimen estable del flujo de calor y el cálculo de la conductividad térmica.

Normas y notas metodológicas

• Los métodos de medida cumplen normas como ISO 8302 y ASTM C177 (guarded hot plate) y las normas EN relevantes cuando proceda (EN 1946-2, EN 12664, EN 12667, EN 12939).
• Métodos disponibles de una o dos placas conforme a las secciones de ISO 8302 para mediciones con una o dos probetas.

Accesorios / Opciones

• Placas adaptadoras para probetas para modo monomuestra y configuraciones especiales.
• Diferentes tamaños de placa calefactora para adaptar a ladrillos, paneles o dimensiones de vidrio.
• Equipos auxiliares para materiales sueltos, granulados, pilas compuestas y materiales de referencia para validación y controles de rutina.

Especificaciones técnicas

• Rango de medición: 0,005 a 2,0 W/(m·K), según material y espesor.
• Área de muestra (L × W): 900 mm × 900 mm; área de calentamiento seleccionable de 200×200 mm hasta 500×500 mm.
• Espesor de muestra (H): método 1-placa: muestra única 15 mm a 380 mm; método 2-placas: dos muestras 2 × 15 mm a 2 × 180 mm.
• Rango de temperatura: placa fría −10 °C a 60 °C; placa calefactora 0 °C a 70 °C (según equipo).
• Interfaces: 1 × RS-232, 1 × Gigabit Ethernet.
• Dimensiones (H × W × D): aprox. 235 cm × 130 cm × 120 cm.
• Alimentación: 110 V a 230 V, 50/60 Hz.
• Peso: aprox. 256 kg.
• Inclinación: mecanismo eléctrico con indicador de ángulo (0°–90°) mostrado en LCD.
• Cámara: cámara de ensayo protegida y totalmente aislada diseñada para muestras hasta 380 mm de espesor.
• Software: control, adquisición y evaluación mediante PC externo con software Lambda (múltiples temperaturas, visualización gráfica, rutinas automatizadas, informes personalizados).
