Panel de información de seguridad NMS800

Resumen

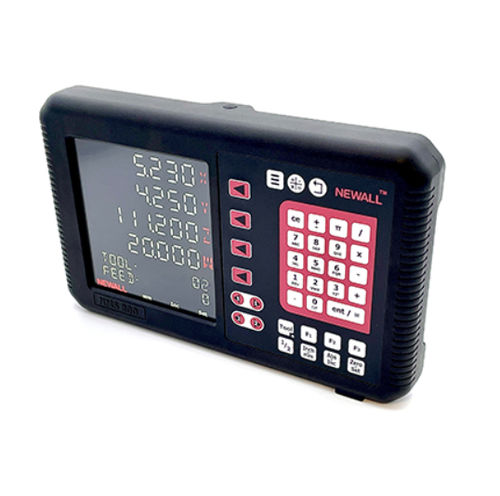

El NMS800 es la última incorporación a la gama de indicadores de Sensata | Newall. Este DRO incorpora múltiples funciones que aumentan la productividad y mejoran la eficiencia de las máquinas-herramienta. Combinado con los codificadores Spherosyn Serial y Microsyn Serial de Sensata | Newall, el NMS800 ofrece años de funcionamiento sin mantenimiento. Los codificadores inductivos de Sensata | Newall son fáciles de instalar y están diseñados para proporcionar precisión y fiabilidad constantes incluso en las condiciones de taller más adversas.

Características

• Disponible en 2, 3 o 4 ejes
• Pantalla PMVA LCD nítida
• Entrada de encoder con auto-detección
• Teclado de membrana de larga vida
• Lecturas lineales y angulares (según modelo)
• Fuente de alimentación segura de baja tensión (UL)
• Versión para montaje en panel disponible

Otras funciones

• Visualización de avance
• Rutina de círculo de taladros (bolt hole circle)
• Rutina de taladros en línea
• Contorneado de arco
• Memoria programable / teach
• Coordenadas polares
• Offsets de herramienta
• Cálculos de cono
• Vectorización / suma de ejes
• Compensación de error lineal y segmentada
• Función deshacer (retrocede hasta ocho pasos si se comete un error)
• Salida RS232
• Multi-idioma

Descargas

• Hoja de datos NMS800 (PDF)
• Manual de usuario NMS800 Digital Readout (PDF)

Especificaciones técnicas

• Funciones generales
  • Configuración de 2, 3 o 4 ejes
  • Conversión pulgada/mm
  • Cuatro teclas de función definibles por el usuario
  • Operación absoluta/incremental
  • Preajuste de eje / reinicio a cero
  • Alerta de acercamiento al cero (gráfica y sonora)
  • Visualización de velocidad de avance
  • Auto-detección de encodeurs Newall
  • Visualización de RPM* (requiere encoder rotativo)
  • Lecturas angulares* (requiere encoder rotativo)
• Funciones específicas de fresado
  • Cálculos de círculo de taladros / PCD
  • Cálculos de perforación en línea / matriz
  • Contorneado de arco
  • Fresado de bolsillo / isla
  • Suma de dos encoders en el mismo plano
• Funciones específicas de torno
  • Lecturas de radio / diámetro
  • Biblioteca de offsets de herramienta (50)
  • Cálculo de cono
  • Vectorización (requiere 3 ejes)
• Compatibilidad de encoders
  • Entrada serie: Sensata | Newall Spherosyn & Microsyn Serial, señal propietaria (no compatible con los anteriores encoders DRO Sensata | Newall S2G/M2G)
  • Entrada digital (TTL): Encoders TTL Sensata | Newall y muchos encoders TTL de terceros, incluidos rotativos
• Pantalla: Pantalla PMVA LCD - 127 mm x 122 mm - Teclado de membrana con respuesta táctil audible
• Construcción: Panel frontal y trasero fundidos en aleación de aluminio de alta presión
• Dimensiones: Altura: 187 mm (7.36 in); Anchura: 306 mm (12.04 in); Profundidad: 46.6 mm (1.83 in)
• Requisitos eléctricos: Tensión de 100-240 VAC (47 - 63 Hz) a fuente de alimentación externa incluida
