Kit de evaluación NHDev Development Board

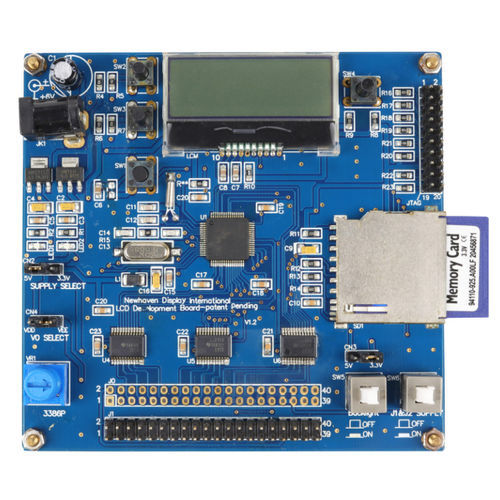

Esta placa de desarrollo NHDev V2.0 es para evaluar o crear prototipos de nuestros TFTs, COG, LCDs de caracteres, LCDs gráficos y pantallas OLED. Esta placa se basa en el microcontrolador STM32F103 Cortex-M3. El dispositivo ha sido preprogramado para soportar la mayoría de nuestros módulos de visualización e incluye una tarjeta SD con imágenes precargadas y archivos de texto para las pantallas soportadas y puede ser recargado o editado utilizando un PC para evaluar las pantallas utilizando imágenes o textos diseñados a medida. Esta placa de desarrollo tiene muchas características, incluyendo un interruptor de habilitación de la retroiluminación, resistencia variable para ajustar el contraste, interfaz de usuario de 3 pulsadores, interruptor de reinicio MPU, y una conexión JTAG con disposición de pines ARM2x10 para la programación. Esta placa también tiene pines de salida de desarrollo LCD de 2.54mm de paso y agujeros pasantes. Tiene una fuente de alimentación de 6VDC, y un jumper para seleccionar +5V, 3.3V LCD fuente de alimentación. Haga clic en el enlace de especificaciones anterior para ver una guía de usuario detallada y la lista completa de pantallas compatibles. El cable de interfaz LCD se vende por separado o construya el suyo propio.
