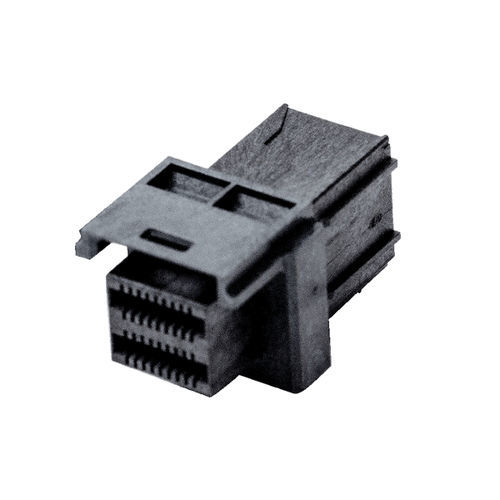

Conector de datos MiniSAS HD
press fitde corrientede PC

conector de datos
conector de datos
conector de datos
conector de datos
Añadir a mis favoritos
Añadir al comparador

Más información en la página web de Nextronics Engineering Corp.

Características

Tipo
de datos
Tipo de conexión
press fit
Características eléctricas
de corriente
Material
de PC, de níquel, de oro, de estaño
Usos
para carcasa
Impedancia

50 Ohm

Corriente primaria

0,5 A

Tensión

30 V

Temperatura de funcionamiento

Máx.: 80 °C
(176 °F)

Mín.: -55 °C
(-67 °F)

Descripción

- El conector consta de una carcasa con puertos de receptáculo dobles de 18 posiciones de 18 posiciones y contactos de clavija conformes con una separación de 0,75 mm. - Los contactos del conector se montan a presión en una placa de PC con orificios pasantes chapados una placa de circuito impreso con agujeros pasantes chapados. Material: - Aisladores: Termoplásticos de alta temperatura, UL94V-0 - Recubrimiento: Oro sobre níquel para la zona de contacto, estaño sobre níquel para la Cola - Corriente nominal: 0.5A Máx. Por clavija - Resistencia de contacto: 50m Máx. Por clavija - Fuerza de inserción del transceptor: 60 N máx. - Durabilidad: 250 Ciclos Min. N Máx. - Cada puerto tiene una ranura de entrada de tarjeta que acepta un circuito integrado integrada alojada en el conector. - El conector tiene un único puerto con dos aberturas para tarjetas y se configura como conjuntos 1x1, 1x2 y 1×4. - Contacto: Aleación de cobre - Fuerza de extracción del transceptor: 30 N mín. 1x1, A presión, Negro, 30u" Oro(Au), Plástico de alta temperatura, Ángulo recto 1x2, a presión, negro, 30u" oro(Au), plástico alta temperatura, ángulo recto 1x4, A presión, Negro, 30u" Oro(Au), Plástico de alta temperatura, Ángulo recto

---

Traducción automática  (ver el original en inglés)
