Sistema de supervisión de vibraciones

de velocidadde cargade desgaste

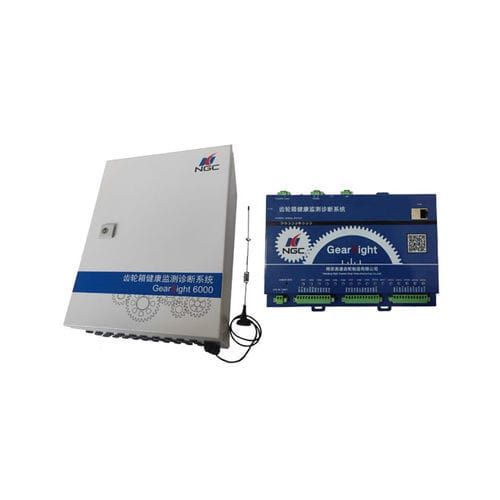

El sistema de monitorización y diagnóstico del estado de la caja de cambios de la serie GearSight6000 está diseñado con una arquitectura de chip de alto rendimiento y alta precisión. El sistema admite 16 canales de vibración y 2 canales de velocidad de rotación, con frecuencias de muestreo de hasta 256KHz. se utiliza la adquisición síncrona multicanal a nivel de chip ADC de alta resolución de 24 bits. El núcleo informático cuenta con un chip informático de procesamiento de datos en paralelo FPGA, que dispone de capacidades informáticas de borde ampliables y puede monitorizar hasta 16 canales de temperatura y 8 canales de señales analógicas en el rango 4-20mA. El sistema de monitorización y diagnóstico del estado de la caja de cambios de la serie GearSight6000 puede monitorizar y procesar datos de funcionamiento, como la vibración y la velocidad, en tiempo real y, a continuación, enviar los datos relevantes y cualquier otra información a plataformas remotas o locales a través de Internet. Características de rendimiento El nivel de protección de la estación de adquisición es IP65, y el del sensor es IP68. Han superado la certificación de diversas pruebas de fiabilidad y pueden adaptarse a una amplia gama de condiciones y entornos de trabajo difíciles. Se utiliza un diseño de circuito a nivel de instrumento, que consigue valores de ruido de pico a pico de alrededor de 0,1mV (0,002m/s2), con un rango dinámico de casi 100db. Al mismo tiempo, un sensor de aceleración de alta sensibilidad mejora aún más sus capacidades para adquirir e identificar señales de vibración débiles. El sistema admite 16 canales de vibración y 2 canales de velocidad de rotación, con frecuencias de muestreo de hasta 256KHz. se utiliza la adquisición síncrona multicanal a nivel de chip ADC de alta resolución de 24 bits. Las señales de vibración y velocidad de la caja de cambios pueden recogerse y supervisarse de forma sincrónica para lograr una buena reducción del ruido.
