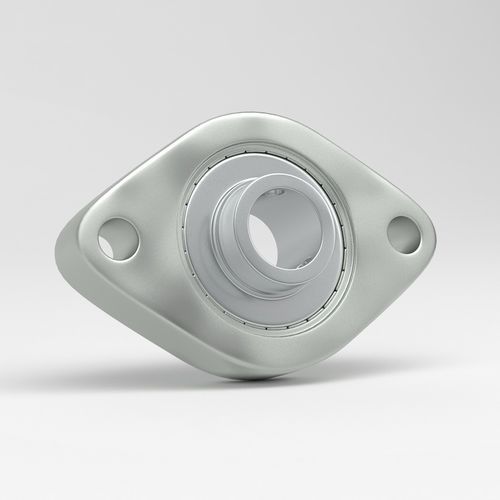

Soporte con rodamiento con brida SFD

autoalineanteovaladode acero inoxidable

Unidad de visión general La unidad de cojinete de brida ovalada de 2 orificios tipo SFD con cojinete SSB y bloqueo por tornillo de fijación es adecuada para la industria alimentaria y otros entornos exigentes gracias a su diseño higiénico y bajo mantenimiento. Las unidades en acero inoxidable destacan por la calidad y el acabado del cojinete y de la carcasa.

Características y ventajas

• Carcasas en acero inoxidable AISI 304 (opción AISI 316 referenciada)
• Rodamientos en acero inoxidable AISI 440C
• Engrasadores en acero inoxidable AISI 304 M6x1 mm
• No requiere recubrimiento de superficie; acabado higiénico pulido
• Excelente vida útil y resistencia a la corrosión
• Rango de temperatura de funcionamiento: -30°C a +120°C

Tamaños disponibles Diámetro del eje — Número de catálogo
Ø15 mm — SSBFD 203-15
Ø17 mm — SSBFD 203-17
Ø20 mm — SSBFD 204
Ø25 mm — SSBFD 205
Ø30 mm — SSBFD 206
Ø35 mm — SSBFD 207

Inserto y bloqueo Inserto de cojinete inoxidable con bloqueo por tornillo de fijación (inserto Y SSB).

Uso La unidad montada de brida ovalada de 2 orificios SFD con inserto Y SSB es una solución resistente y anticorrosiva diseñada para aplicaciones higiénicas e industriales. Su diseño compacto permite un montaje seguro, soporte de eje estable y reducción de vibraciones en sistemas dinámicos.

Industrias

• Procesamiento de alimentos — transportadores, cortadoras y equipos de manipulación donde la higiene y la resistencia a la corrosión son críticas
• Farmacéutica — entornos de producción estériles que cumplen requisitos sanitarios
• Bebidas — embotellado, llenado y equipos de elaboración expuestos a humedad y productos químicos
• Química — entornos de procesamiento con sustancias corrosivas

Material y construcción La carcasa de la unidad SFD está construida en acero inoxidable AISI 304 o AISI 316 para una excelente resistencia a la corrosión y fácil limpieza. El inserto Y SSB está fabricado en acero inoxidable AISI 420 o AISI 440 (AISI 440C referenciado para los rodamientos) ofreciendo mayor dureza, resistencia al desgaste y solidez mecánica. Las superficies lisas y pulidas cumplen expectativas sanitarias y facilitan el mantenimiento en condiciones de lavado.

Rodamientos tipo Y Los cojinetes tipo Y en AISI 420 o AISI 440 proporcionan autoalineación, menor fricción y vida útil prolongada. AISI 420 ofrece resistencia a la corrosión moderada; AISI 440, mayor durabilidad en entornos agresivos.

Especificaciones técnicas

• Modelo / Serie: SFD (Unidad de cojinete de brida ovalada de 2 orificios)
• Tipo de inserto: SSB inserto Y con bloqueo por tornillo de fijación
• Material de carcasa: AISI 304 (opcional AISI 316)
• Material del cojinete: AISI 440C
• Opciones de inserto: AISI 420 o AISI 440
• Engrasador: Acero inoxidable AISI 304, M6x1 mm
• Superficie: Lisa, pulida, diseño higiénico
• Rango de temperatura: -30°C a +120°C
• Tamaños / Números de catálogo: Ø15 mm — SSBFD 203-15; Ø17 mm — SSBFD 203-17; Ø20 mm — SSBFD 204; Ø25 mm — SSBFD 205; Ø30 mm — SSBFD 206; Ø35 mm — SSBFD 207
• Aplicaciones típicas: Alimentación, farmacéutica, bebidas y química
