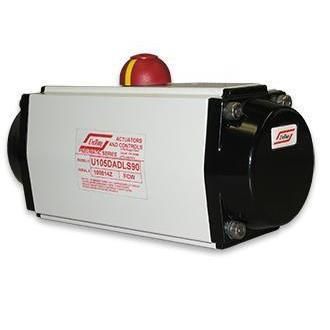

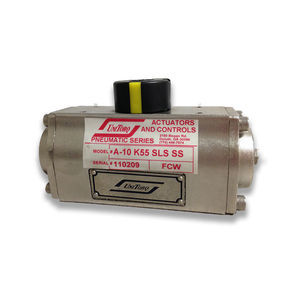

Actuador neumático M series

rotativode piñón cremallerade doble efecto

Visión general
Los actuadores rotativos neumáticos UniTorq M-Series ofrecen un accionamiento modular y reparable para válvulas y compuertas de cuarto de vuelta. Diseñados para entregar un par constante, la serie M admite configuraciones de doble efecto y retorno por muelle con recorrido estándar de 100° y topes ajustables en campo.

Características

• Tope de recorrido mejorado — el actuador se detiene sobre el piñón en lugar de los pistones; recorrido estándar 100° con ajuste +5°/−5°; el tope de acero forjado puede mecanizarse a longitudes de recorrido personalizadas.
• Rodamiento axial 'Top Hat' — amplia superficie de apoyo del piñón que reduce la fricción, absorbe cargas laterales y prolonga la vida útil de los retenes del piñón.
• Mayor acoplamiento de dientes — al menos dos dientes acoplados durante todo el recorrido para un par y posicionamiento predecibles.

Opciones de recubrimiento

• Anodizado Tipo II
• Anodizado duro Tipo III
• Anodizado Tipo II + recubrimiento en polvo epoxi poliéster
• ANI (níquel impregnado de alto fósforo)
• Anodizado Tipo II o III con sello PTFE

Opciones disponibles

• Rotación: 120°, 135°, 180° en versiones doble efecto y retorno por muelle
• Variantes para baja y alta temperatura en materiales y retenes
• Configuraciones de acción rápida / escape rápido
• Ajuste de tope 100%
• Actuadores de 3 posiciones

Opciones de montaje

• Círculos de pernos 3.25 in y 5 in; piñones Double D y con chaveta disponibles para automatización directa de válvulas

Tablas de par
Par doble efecto (in-lbs) y par con retorno por muelle (in-lbs). Valores de ejemplo:
M10 | 57, 85, 113, 141, 170
M20 | 96, 143, 191, 239, 287 | Muelle K22: 42, 29, 67, 53, 115
M34 | 170, 255, 340, 425, 510 | Muelle K22: 71, 46, 122, 97, 206
M48 | 241, 361, 482, 602, 723 | Muelle K22: 99, 71, 167, 140, 287
M75 | 369, 553, 738, 922, 1107 | Muelle K22: 157, 106, 259, 208, 441
M105 | 544, 816, 1088, 1360, 1632 | Muelle K22: 234, 157, 381, 304, 650
M157 | 787, 1181, 1574, 1968, 2361 | Muelle K22: 335, 213, 566, 444, 956
Consultar la ficha técnica o la documentación de ingeniería oficial para la tabla completa y modelos adicionales y juegos K.

Documentación
UniTorq proporciona un folleto M-Series (PDF) y documentos técnicos que incluyen herramientas de dimensionamiento, instalación y mantenimiento.

Especificaciones técnicas

• Brand: UniTorq
• Denominación: familia de actuadores M-Series
• Tipos de actuación: doble efecto y retorno por muelle
• Recorrido estándar: 100° con ajuste de tope +5° / −5°; tope de acero forjado mecanizable
• Opciones de rotación: 120°, 135°, 180°
• Rodamiento axial: diseño 'Top Hat' para mayor superficie de apoyo del piñón
• Engranaje de dientes: mínimo dos dientes engranados en todo momento
• Opciones de recubrimiento: Tipo II, Tipo III, Tipo II + recubrimiento en polvo, ANI, opciones selladas con PTFE
• Montaje: círculos de pernos 3.25 in y 5 in; piñones Double D y con chaveta
• Opciones de temperatura: variantes baja y alta temperatura
• Otras opciones: acción rápida / escape rápido, ajuste de tope 100%, modelos de 3 posiciones
