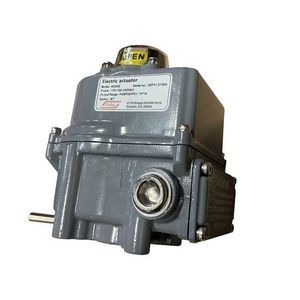

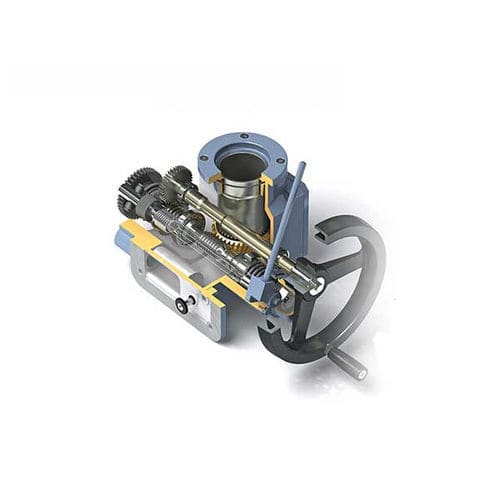

Actuador para válvula motorizado UTM series

eléctricomanualtipo cuarto de vuelta

Resumen del producto
La serie UTM de actuadores eléctricos multi-vuelta está diseñada para la automatización de válvulas industriales que requieren altos pares y funcionamiento fiable. Disponible en monofásico 220V y trifásico 230/460V, la gama incluye modelos UTM-01 a UTM-12 con pares de hasta 405.000 ft-lbs y fuerzas de empuje de hasta 1.200.000 lbs.

Características

• Carcasa de aluminio pintada por pulverización, resistente a la corrosión para entornos exigentes
• Operación manual mediante volante lateral con palanca de desembrague automática
• Motor de alto par / baja inercia con termostato integrado; aislamiento Clase F
• Base de empuje desmontable con casquillo de transmisión en aleación de cobre
• Cuatro finales de carrera para indicación abierto/cerrado y dos interruptores de par
• Calefactor anti-condensación de tipo termistor
• Grado de protección IP68: sumergible hasta 25 ft (7,6 m) durante 72 horas
• Carcasa de engranaje de gusano sellada con grasa EP de litio (MIL-23827B)
• Cumple requisitos AWWA para motores eléctricos

Opciones

• Controles integrados locales o remotos
• Paquetes de control modulante (no disponibles en modelos monofásicos)
• Modelos a prueba de explosiones: Class 1 / Group C & D / Div. 1
• Variantes con operadores de cuarto de vuelta y engranaje cónico
• Protocolos de comunicación e interfaces de control personalizadas

Velocidad / par — resumen
La línea UTM ofrece múltiples tamaños de motor y relaciones de transmisión para adaptar diámetros de vástago y requisitos de velocidad/par. Modelos representativos incluyen UTM-01 hasta UTM-12 con motores desde 0,2 kW hasta 22 kW (trifásico) y pares especificados en varios RPM. Unidades monofásicas disponibles en tamaños seleccionados; consulte a UniTorq para tablas detalladas de velocidad/par.

Documentación

• Folleto UTM Electric Actuator (PDF)
• UTM Basic On/Off (PDF)
• UTM-01 Basic (PDF)
• UTM IOM Manual (PDF)

Especificaciones técnicas

• Serie: UTM series
• Par: hasta 405.000 ft-lbs
• Empuje: hasta 1.200.000 lbs
• Alimentación: monofásico 220V; trifásico 230/460V (60 Hz indicado)
• Protección: IP68 (sumergible hasta 25 ft / 72 horas)
• Carcasa: aluminio pintado por pulverización, resistente a la corrosión
• Motor: alto par / baja inercia; termostato integrado; aislamiento Clase F
• Grasa de engranaje: grasa EP de litio (MIL-23827B) en caja de engranajes sellada
• Accionamiento manual: volante lateral con desembrague automático
• Interruptores: 4 finales de carrera (abierto/cerrado), 2 interruptores de par
• Calefactor: anti-condensación tipo termistor
• Base de empuje: desmontable con casquillo en aleación de cobre
• Conformidad: cumple requisitos AWWA para motores eléctricos
• Modelos disponibles: UTM-01, UTM-04, UTM-07, UTM-1, UTM-3, UTM-6, UTM-12 (ver datos técnicos para potencias, pares por RPM, pesos y bridas de montaje ISO)
