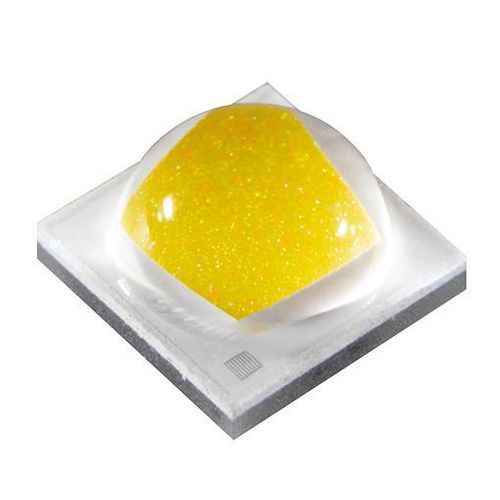

LED blanco NVSW119F-V1

cuadradoSMDpara aplicaciones de iluminación

Resumen

• Tamaño del paquete: 3,5×3,5×2,3 mm
• Color: Blanco

Aplicaciones

• Alumbrado público (Streetlight)
• High/Low Bay
• Foco (Spotlight)
• Foco de inundación (Floodlight)
• Iluminación de área

Versión del producto

• Anterior: NVSW119F
• Actual: NVSW119F-V1
• Siguiente: -

Información del producto

• Estado de producción: Not for new design
• Inicio de ventas: 2020/03
• Cantidad por rollo: 3000 por bobina

Especificaciones típicas

• Potencia: 2,07 W
• Voltaje directo: 2,96 V
• Flujo luminoso (nominal): 312 lm
• Condiciones:

  • I_F = 700 mA
  • T_j = 25 °C
  • Temperatura de color correlacionada: 5000 K
  • Reproducción cromática: Ra ≥ 80, R9 > 0

Clases (tabla de flujo luminoso)
Encabezado: CRI | CCT | BIN | MIN (lm) | MAX (lm)
R8000 | 2700K | D260 | 260 | 280
R8000 | 2700K | D280 | 280 | 300
R8000 | 2700K | D300 | 300 | 320
R8000 | 3000K | D260 | 260 | 280
R8000 | 3000K | D280 | 280 | 300
R8000 | 3000K | D300 | 300 | 320
R8000 | 3500K | D260 | 260 | 280
R8000 | 3500K | D280 | 280 | 300
R8000 | 3500K | D300 | 300 | 320
R8000 | 3500K | D320 | 320 | 340
R8000 | 4000K | D280 | 280 | 300
R8000 | 4000K | D300 | 300 | 320
R8000 | 4000K | D320 | 320 | 340
R8000 | 4500K | D280 | 280 | 300
R8000 | 4500K | D300 | 300 | 320
R8000 | 4500K | D320 | 320 | 340
R8000 | 5000K | D280 | 280 | 300
R8000 | 5000K | D300 | 300 | 320
R8000 | 5000K | D320 | 320 | 340
R8000 | 5700K | D280 | 280 | 300
R8000 | 5700K | D300 | 300 | 320
R8000 | 5700K | D320 | 320 | 340
R8000 | 6500K | D280 | 280 | 300
R8000 | 6500K | D300 | 300 | 320
R8000 | 6500K | D320 | 320 | 340
R9050 | 2700K | D200 | 200 | 220
R9050 | 2700K | D220 | 220 | 240
R9050 | 2700K | D240 | 240 | 260
R9050 | 3000K | D200 | 200 | 220
R9050 | 3000K | D220 | 220 | 240
R9050 | 3000K | D240 | 240 | 260
R9050 | 3500K | D220 | 220 | 240
R9050 | 3500K | D240 | 240 | 260
R9050 | 3500K | D260 | 260 | 280
R9050 | 4000K | D220 | 220 | 240
R9050 | 4000K | D240 | 240 | 260
R9050 | 4000K | D260 | 260 | 280
R9050 | 5000K | D220 | 220 | 240
R9050 | 5000K | D240 | 240 | 260
R9050 | 5000K | D260 | 260 | 280
R9050 | 5700K | D220 | 220 | 240
R9050 | 5700K | D240 | 240 | 260
R9050 | 5700K | D260 | 260 | 280

Descargas y datos
Disponibles: hoja de datos específica del modelo, datos fotométricos, archivos SPICE y CAD para referencia de diseño e ingeniería.

Características / Especificaciones técnicas

• Modelo: NVSW119F-V1
• Tamaño del paquete: 3,5 × 3,5 × 2,3 mm
• Color: Blanco
• Potencia de salida: 2,07 W
• Voltaje directo: 2,96 V
• Flujo luminoso nominal: 312 lm (a 5000 K, IF = 700 mA)
• Condiciones de medida: IF = 700 mA, Tj = 25 °C, 5000 K, Ra ≥ 80, R9 > 0
• Estado de producción: Not for new design
• Fecha de lanzamiento: 2020/03
• Cantidad por rollo: 3000
