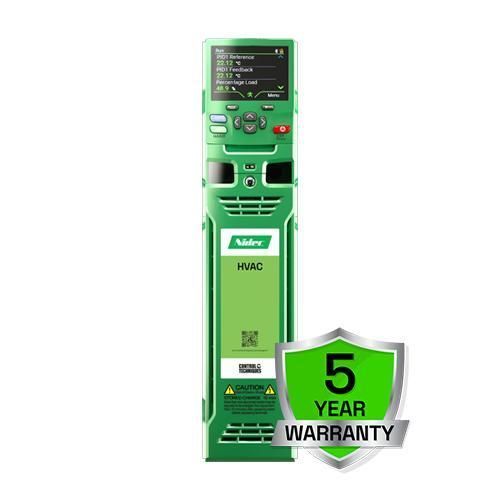

Variador de velocidad con pantalla digital H300

de PWMtrifásicoModbus

Descripción general
El variador de frecuencia H300 es un VFD especializado para HVAC diseñado para el control preciso de ventiladores, bombas y compresores en sistemas de automatización de edificios. Ofrece dimensiones compactas, amplia gama de potencias y control avanzado de motor adecuados para proyectos HVAC.

Resumen del producto
Variador HVAC especializado · Rango de potencia: 1,1 kW a 2,8 MW · Tensiones: 200/240 Vac, 380/480 Vac, 500/575 Vac, 500/690 Vac · Frecuencia de conmutación hasta 16 kHz · Eficiencia hasta 98% · Garantía estándar 5 años.

Características

• Control de motor optimizado para ventiladores, bombas y compresores (Dynamic Volts/Hertz y modos avanzados).
• Doble lazo PID integrado para control independiente o combinado.
• Entrada de termistor para monitorización directa de sensores de temperatura.
• Placas PCB con recubrimiento conformal para mayor fiabilidad en entornos agresivos.
• Bajo nivel de ruido: frecuencias de conmutación elevadas y ventilador de refrigeración inteligente de 10 velocidades.
• Diseño compacto para máxima flexibilidad de montaje.

Automatización de edificios y comunicaciones

• BACnet MS/TP y Modbus RTU integrados.
• Módulos opcionales SI: BACnet IP (BTL probado), POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet y CANopen.

Software personalizado e inteligencia

• PLC integrado para lógica local sin necesidad de BMS.
• Procesadores opcionales MCi200 / MCi210 para personalización IEC61131-3.
• Módulos de aplicación opcionales y medios no volátiles para almacenamiento de programas.

Modo incendio

• Modo dedicado que mantiene la operación para extracción de humo; configurable para relajar ciertas protecciones en emergencia.

Energía y eficiencia

• Eficiencia de conversión hasta 98% y soporte para motores de imanes permanentes de alta eficiencia.
• Modos de ahorro energético: Sleep, Wake, Standby.
• Medición de energía integrada con seguimiento coste/kWh y herramientas de estimación de ahorro.

Condiciones ambientales y operativas

• Temperatura de funcionamiento: -20 °C a 40 °C estándar; hasta 55 °C con derating.
• Almacenamiento: -40 °C a 55 °C (corto plazo hasta 70 °C).
• Humedad: hasta 95% sin condensación a 40 °C.
• Altitud: 0–3000 m (derating 1% por cada 100 m entre 1000 m y 3000 m).
• Ensayos mecánicos: vibración aleatoria/sinusoidal, golpes y choques conforme a IEC 60068.

Carcasas y protección
Disponible en IP20 / NEMA1 / UL Type 1 estándar y variantes alta protección como IP65 (NEMA4 / UL Type 12 en montaje a través de panel). Algunos marcos alcanzan IP55.

Puesta en marcha y mantenimiento

• Smartcard para copia de seguridad de parámetros y puesta en marcha sin PC.
• Adaptador de tarjeta SD para almacenamiento de parámetros y registro de datos.
• Interfaces locales: KI-Keypad Plus (pantalla color, Bluetooth) y KI-HOA Keypad RTC.
• Adaptador KI-485 para puertos RS485 adicionales.

Soluciones de alta potencia y sistemas

• Capacidad en módulo único hasta 500 kW; soluciones DFS y sistemas pre-engineered para plantas mayores.
• Diseño ligero y compacto para facilitar la integración; soluciones preconfiguradas con interruptor de carga, fusibles y filtros opcionales.

Quién se beneficia

• Consultores e ingenieros: características listas para especificación en proyectos HVAC.
• Contratistas: instalación simplificada y puesta en marcha rápida.
• Propietarios de edificios comerciales: confort, ahorro energético y rápido retorno de la inversión.

Software
Herramientas de puesta en marcha y optimización como Connect y utilidades de estimación de ahorro energético (descargas por separado).

Garantía
Garantía estándar de 5 años (sujeta a términos y condiciones).

Especificaciones técnicas

• Modelo/Serie: H300 (Specialist HVAC Drives).
• Rango de potencia: 1,1 kW a 2,8 MW.
• Tensiones: 200/240 Vac ±10%, 380/480 Vac ±10%, 500/575 Vac ±10%, 500/690 Vac ±10%.
• Frecuencia de conmutación: hasta 16 kHz.
• Eficiencia máxima: hasta 98%.
• Control: Dynamic Volts/Hertz, control motor avanzado, doble lazo PID.
• Comunicaciones: BACnet MS/TP, Modbus RTU; módulos SI opcionales para BACnet IP, POWERLINK, EtherNet/IP, Modbus TCP/IP, PROFINET, PROFIBUS, DeviceNet, CANopen.
• Opciones: MCi200/MCi210, SI-I/O, Smartcard, adaptador SD, KI-Keypad Plus, KI-HOA Keypad RTC, KI-485.
• Grados de protección: IP20 estándar; IP65 / NEMA4 disponible; determinados marcos IP55.
