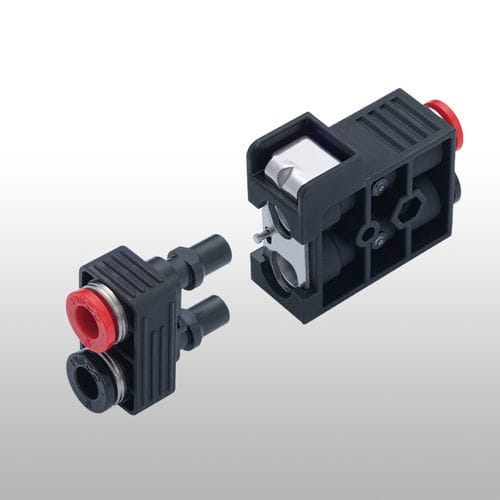

Acoplador neumático QWS

macho-hembramodular

Resumen del producto
Una única operación puede (des)acoplar dos circuitos.

Características clave

• El enchufe se puede desacoplar simplemente presionando una placa de bloqueo.
• Válvula de cierre: la toma corta el flujo de aire al retirar el enchufe.
• Enchufe disponible en tres direcciones de salida (elija salida derecha o izquierda; la orientación estándar es la placa de bloqueo de la toma hacia arriba).
• Diseñado para evitar conexiones incorrectas de circuitos: las conexiones requieren colores coincidentes en los anillos de liberación; no se puede conectar si los anillos no están correctamente orientados.

Materiales

• Resina: PBT — utilizado para las piezas principales de resina; material estándar adecuado para entornos generales.
• Metal: Latón con niquelado electrolítico — utilizado para las principales piezas metálicas.
• Metal: Aluminio — utilizado para las principales piezas metálicas.
• Junta de sellado: NBR — utilizado como material de sellado; resistencia al ozono inferior.

Especificaciones (tabla)
Medio fluido: Aire
Rango de presión de servicio: 0.1 a 1.0 MPa
Rango de temperatura de servicio: 0 a 60°C (No congelar)

Tamaño de puerto
Diámetro del tubo: φ4, φ6, φ8

Construcción
Acoplamiento modular enchufe-toma con válvula de cierre integrada en la toma y mecanismo de orientación del anillo de liberación para prevenir conexiones incorrectas. Las principales piezas estructurales utilizan resina PBT y piezas metálicas en latón (niquelado electrolítico) o aluminio.

Seguridad / Manipulación

• No utilice maquinaria para (des)acoplar el enchufe y la toma — riesgo de dañar componentes.
• Tenga cuidado al desacoplar bajo presión; la presión interna puede expulsar el enchufe.
• Empuje el enchufe completamente en la toma hasta que encaje y el bloqueo se active; después del acoplamiento, tire moderadamente para verificar la conexión segura.
• Use ambas manos al (des)acoplar para mantener el control y evitar la expulsión accidental del enchufe.
• Puede producirse fuga de fluido en condiciones específicas (p. ej., ambientes de baja temperatura, presiones ultra-bajas).
• Evite aplicar tensiones (tirar, torcer, doblar) al acoplamiento; la fuerza excesiva puede causar fugas.
• Al desacoplar, puede ocurrir un sonido de estallido debido a la presión interna.

Notas técnicas adicionales

• Durabilidad: racores push-in estándar PISCO — prueba de durabilidad fija: 30 millones de ciclos; prueba de movimiento deslizante (dinámica): 5 millones de ciclos (condiciones de prueba especificadas por PISCO: aplicar y liberar 0,7 MPa a 2 ciclos/s).
• Presión máxima de trabajo para racores push-in estándar PISCO: 1.0 MPa (verificar las especificaciones del modelo ya que la presión de funcionamiento puede cambiar con la temperatura).
• Uso con agua: Algunos modelos permiten agua (agua de grifo, agua pura, agua ultrapura) bajo condiciones — controlar las presiones transitorias por debajo de la presión de trabajo máxima y considerar el Insert-ring para uso prolongado con agua para evitar el encogimiento del tubo.

Especificaciones técnicas

• Nombre comercial: Twin Coupling
• Marca: PISCO
• Medio fluido: Air
• Rango de presión de servicio: 0.1 a 1.0 MPa
• Rango de temperatura de servicio: 0 a 60°C (No congelar)
• Diámetros de tubo disponibles: φ4, φ6, φ8
• Material principal de resina: PBT
• Materiales metálicos principales: Latón (niquelado electrolítico), Aluminio
• Material de sellado: NBR
