Centro de mecanizado CNC 3 ejes HNN series
verticalde pórticoBT 40

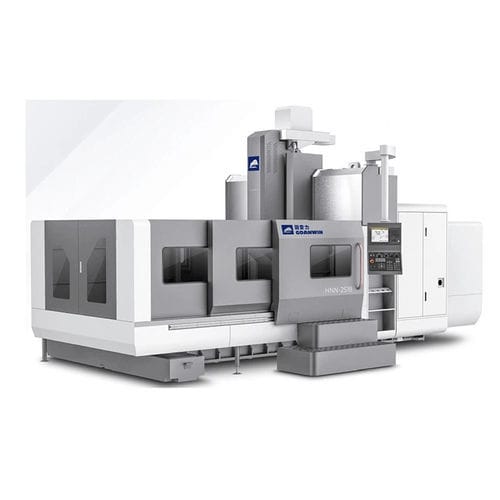

Centro de mecanizado CNC 3 ejes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / de pórtico / BT 40
Centro de mecanizado CNC 3 ejes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / de pórtico / BT 40
Centro de mecanizado CNC 3 ejes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / de pórtico / BT 40 - imagen - 2
Centro de mecanizado CNC 3 ejes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / de pórtico / BT 40 - imagen - 3
Centro de mecanizado CNC 3 ejes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / de pórtico / BT 40 - imagen - 4
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
de pórtico
Nariz del husillo
BT 40, HSK A-63, BT 50, BBT40
Otras características
de alta velocidad, de alta precisión, de gran velocidad
Carrera X

1.500 mm, 1.600 mm, 2.000 mm, 3.000 mm
(59,06 in, 62,99 in, 78,74 in, 118,11 in)

Carrera Y

1.000 mm, 1.200 mm, 1.300 mm, 1.650 mm
(39,37 in, 47,24 in, 51,18 in, 64,96 in)

Carrera Z

500 mm, 600 mm, 700 mm
(19,69 in, 23,62 in, 27,56 in)

Velocidad de rotación

8.000 rpm, 12.000 rpm, 18.000 rpm
(50.265 rad.min-1, 75.398 rad.min-1, 113.097 rad.min-1)

Potencia

Máx.: 15 kW
(20,39 hp)

Mín.: 3 kW
(4,08 hp)

Velocidad de avance del eje X

15 m/min

Velocidad de avance del eje Y

15 m/min

Velocidad de avance del eje Z

15 m/min

Carga máxima de la mesa

2.000 kg, 2.500 kg, 3.000 kg, 4.000 kg
(4.409 lb, 5.512 lb, 6.614 lb, 8.818 lb)

Peso de la herramienta (máx.)

20 kg
(44,1 lb)

Precisión de colocación

0,005 mm
(0,0002 in)

Tiempo de cambio de herramienta

2 s

Peso total

10.000 kg, 12.000 kg, 13.000 kg, 20.000 kg
(22.046,23 lb, 26.455,47 lb, 28.660,09 lb, 44.092,45 lb)

Longitud total

6.200 mm, 7.250 mm, 7.450 mm, 10.000 mm
(244,1 in, 285,4 in, 293,3 in, 393,7 in)

Anchura total

3.900 mm, 4.200 mm, 4.900 mm
(153,5 in, 165,4 in, 192,9 in)

Altura total

3.000 mm, 3.200 mm
(118,1 in, 126 in)

Descripción

Estructura de viga pórtico integrada, alta rigidez y retención de alta precisión. El riel de guía lineal de la viga transversal adopta un diseño escalonado, que mejora efectivamente la rigidez general del cabezal de la máquina. Todos los ejes móviles utilizan rieles de guía de bolas de alta rigidez. El motor de alto par está directamente integrado con el husillo, minimizando la pérdida de potencia. Por lo tanto, la eficiencia del procesamiento es muy sobresaliente. El método de enfriamiento, la inyección directa de refrigerante para rodamientos, minimiza la deformación térmica al enfriar simultáneamente el motor y la base, lo que garantiza la calidad del procesamiento. Revise las especificaciones de nuestra serie HNN a continuación y luego contáctenos para obtener ayuda para identificar la prensa mecánica adecuada para su aplicación.
