Sistema de carga automatizado
Añadir a mis favoritos
Añadir al comparador
Características
- Especificaciones
- automatizado
Descripción
Resumen
Robot pórtico con almacenador
Alimentación por la parte trasera
Alimentación frontal (piezas de eje)
Piezas de eje — cinta transportadora
Stocker monocapa
Stocker doble capa
Multi-layer / double / single (visión general)
Stocker de 12 estaciones
Tablero de cadena para piezas de eje
Tablero de cadena para piezas de disco
Características / especificaciones técnicas
- Sistemas modulares de carga por pórtico para la automatización de tornos CNC que combinan robots pórtico con diversas soluciones de almacenaje y alimentación para discos, piezas de forma especial y piezas de eje.

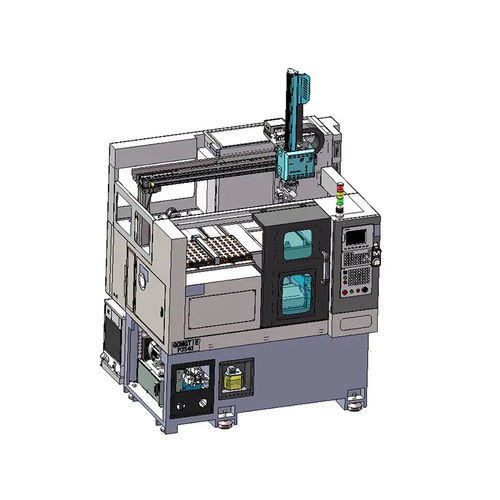

Robot pórtico con almacenador
- Piezas: discos y piezas de forma especial.
- Tamaño del stocker (ej.): 250 × 400 mm (hasta 2 almacenadores típicos).
- Límite de pieza: diámetro/longitud ≤ 50 mm.
- Máquinas CNC adecuadas (ej.): P3538.
Alimentación por la parte trasera
- Piezas: piezas de eje (ejes lisos, tornillos).
- Disposición / capacidades: B550 — Ø 6–25 mm; longitud 100–550 mm; B300 — Ø 6–25 mm; longitud 100–300 mm.
- Uso: para piezas de eje que admiten menores exigencias de precisión en dirección axial.
- Máquinas CNC adecuadas (ej.): P3518 / P3538.
Alimentación frontal (piezas de eje)
- Piezas: ejes lisos, tornillos.
- Rango: Ø 6–25 mm; longitud 80–200 mm.
- Uso: para piezas que requieren mayor precisión axial; dispositivo de vuelco aceptable para procesado por ambas caras.
- Máquinas CNC adecuadas (ej.): P3518 / P3538.
Piezas de eje — cinta transportadora
- Piezas: ejes lisos, tornillos.
- Rango: Ø 6–30 mm; longitud 80–300 mm.
- Especificación: dispositivo de vuelco compatible para procesado bilateral; alimentación continua por cinta.
- Máquinas CNC adecuadas: máquinas CNC automáticas Gongtie con robot pórtico.
Stocker monocapa
- Piezas: discos, piezas especiales, ejes con escalón.
- Tamaños stocker: 250 × 400 mm y 250 × 500 mm (hasta 2 almacenadores típicos).
- Opción: dispositivo de vuelco para procesado de ambas caras.
- Máquinas compatibles: Gongtie máquinas CNC automáticas con robot pórtico.
Stocker doble capa
- Piezas: discos, piezas especiales, ejes con escalón.
- Tamaños stocker: 250 × 400 mm y 250 × 500 mm (hasta 4 almacenadores típicos).
- Opción: dispositivo de vuelco aceptable.
- Máquinas compatibles: Gongtie máquinas CNC automáticas con robot pórtico.
Multi-layer / double / single (visión general)
- Stocker multicapa: ejemplo 250 × 400 mm por capa; hasta 12 almacenadores en configuraciones de alta densidad.
- Stocker doble capa: hasta 4 almacenadores típicos.
- Stocker monocapa: hasta 2 almacenadores típicos.
- Dispositivos de vuelco integrables para procesado por ambas caras cuando se requiere.
Stocker de 12 estaciones
- Piezas: discos.
- Rango de sujeción: Ø exterior 30–170 mm; Ø interior de soporte 50–220 mm.
- Opción: dispositivo de vuelco aceptable.
- Máquinas compatibles: Gongtie máquinas CNC automáticas con robot pórtico.
Tablero de cadena para piezas de eje
- Piezas: ejes con escalón, piezas especiales.
- Rango: ejes aprox. Ø 50 mm y hasta 300 mm de longitud.
- Opción: dispositivo de vuelco compatible; alimentación continua mediante tablero de cadena.
- Máquinas compatibles: Gongtie máquinas CNC automáticas con robot pórtico.
Tablero de cadena para piezas de disco
- Piezas: discos.
- Rango: Ø 30–130 mm.
- Opción: dispositivo de vuelco compatible para procesado bilateral.
- Máquinas compatibles: Gongtie máquinas CNC automáticas con robot pórtico.
Características / especificaciones técnicas
- Tipos de piezas soportadas: discos, piezas de forma especial, ejes (ejes lisos, tornillos), ejes con escalón.
- Tamaños de stocker observados: 250 × 400 mm; 250 × 500 mm.
- Rangos de diámetro (por solución): desde 6 mm hasta ~170 mm (ej.: 6–25 mm, 6–30 mm, 30–130 mm, 30–170 mm).
- Rangos de longitud (por solución): ej. 80–200 mm, 80–300 mm, 100–300 mm, 100–550 mm.
- Densidades de almacenaje: single layer (2 almacenadores), double layer (hasta 4), multi-layer (hasta 12 o más).
- Funciones especiales: dispositivos de vuelco para procesado por ambas caras; cintas y tableros de cadena para alimentación continua.
- Máquinas compatibles típicas: P3518, P3538 y otras máquinas CNC automáticas Gongtie con robot pórtico.
