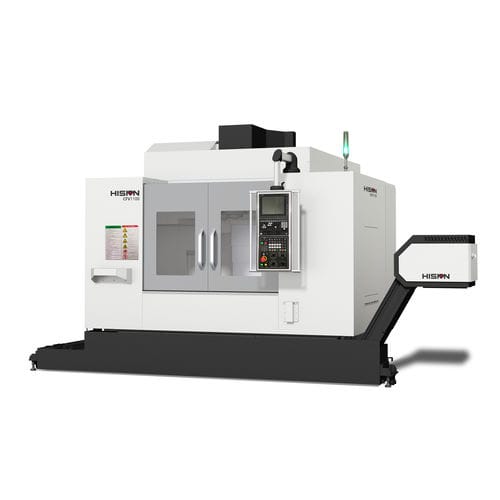

Centro de mecanizado CNC 3 ejes CFV series
verticalde columnacon mesa móvil

centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
centro de mecanizado CNC 3 ejes
Añadir a mis favoritos
Añadir al comparador


Características

Número de ejes
3 ejes
Orientación del husillo
vertical
Estructura
de columna, con mesa móvil
Nariz del husillo
BT 40
Número de herramientas
24 herramientas
Aplicaciones
para la industria del automóvil, para cambiador de herramienta automático, para la industria del molde, para matriz
Otras características
de alta precisión, de motor lineal
Carrera X

600 mm, 900 mm, 1.100 mm
(24 in, 35 in, 43 in)

Carrera Y

430 mm, 540 mm
(17 in, 21 in)

Carrera Z

510 mm, 520 mm
(20 in, 20 in)

Velocidad de rotación

12.000 rpm
(75.398 rad.min-1)

Potencia

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Velocidad de avance del eje X

36.000 mm/min
(24 in/s)

Velocidad de avance del eje Y

36.000 mm/min
(24 in/s)

Velocidad de avance del eje Z

36.000 mm/min
(24 in/s)

Carga máxima de la mesa

500 kg, 700 kg, 1.200 kg
(1.102 lb, 1.543 lb, 2.646 lb)

Peso de la herramienta (máx.)

8 kg
(17,6 lb)

Longitud total

206 cm, 260 cm, 290 cm
(81,1 in, 102,4 in, 114,2 in)

Anchura total

240 cm, 242 cm, 289 cm
(94,5 in, 95,3 in, 113,8 in)

Altura total

258 cm, 266 cm, 268 cm
(101,6 in, 104,7 in, 105,5 in)

Descripción

La serie CFV está fijada por una columna única en forma de A, con estructura móvil de mesa de trabajo. La rigidez de los componentes básicos es alta y los componentes móviles son livianos, ajustándose totalmente a las necesidades de los usuarios. Mientras tanto, se caracteriza por la protección del medio ambiente y el ahorro de energía, por lo que se utiliza ampliamente en el procesamiento de alta eficiencia y alta precisión de los automóviles, la industria aeroespacial y los moldes, etc. EL HUSILLO ELÉCTRICO AVANZADO Tiene un husillo motorizado incorporado de alta velocidad y alta precisión, y no tiene ninguna otra fuente de vibración. El husillo del rotor es de una sola pieza de rotación, el balance dinámico es controlado efectivamente, y la rotación es estable. Está configurado con refrigeración estándar de temperatura constante y gira de forma estable para lograr una rotación continua de 12.000 rpm durante 24 horas. ALTO PARQUE La estrella delta cambia la transmisión automática de dos etapas, baja velocidad y alto par, alta velocidad y potencia constante. En el embrague de ultra alta rigidez, su estructura no contiene componentes para absorber la desviación de 2 ejes y tiene una rigidez torsional extremadamente alta. UN ARRANQUE Y PARADA EFICIENTE Tiene transmisión "cero", con poca inercia, y está equipado con un estator con la salida instantánea de alta potencia, es decir, sólo tarda 0,8s en arrancar 0-8000 rpm. DISEÑO DE COMPONENTES OPTIMIZADO Los componentes básicos son de gran rigidez, con una base de cama de gran envergadura y columnas gruesas, y los componentes móviles son ligeros, con un peso total de la caja del husillo y el husillo motorizado inferior al 30% del convencional.

---
