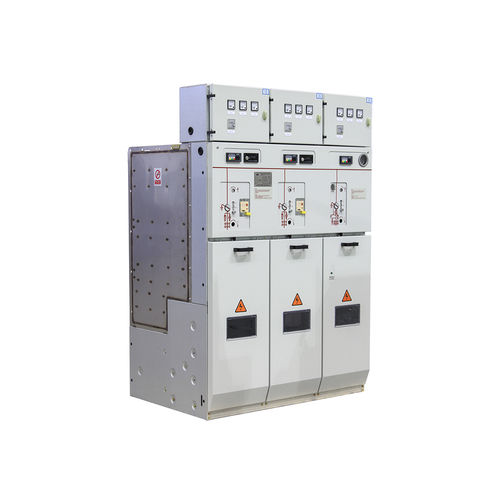

Cuadro eléctrico de tensión media HXGT6A-12(24)

bajo envolvente metálicoaislado en gas SF6industrial

HXGT6A-12(24) aparamenta interior de metal aislado con gas es una nueva generación de aparamenta de red en anillo desarrollada independientemente por Tianan Electric, con un nivel de tensión de 12kV (24kV). Es un excelente producto actualizado sobre la base de la tecnología original de armario de red de anillo inflable HXGT6-12. Pasó la prueba de tipo en el Centro Nacional de Pruebas de Aparatos Eléctricos de Alta Tensión de Xi'an en mayo de 2016, y también obtuvo la certificación alemana TüV Rheinland. Todos los componentes vivos de alta tensión del producto están sellados en una caja de acero inoxidable (IP67) llena de gas SF6 a baja presión (0,02～0,04MPa de presión manométrica, 20℃), libre de condiciones ambientales externas como condensación, contaminación y pequeños animales. Puede utilizarse en entornos difíciles. -Ha superado la certificación TüV Rheinland; -Ha superado la prueba de altitud de 4000 metros; -Corriente nominal 630A～1250A; -El tamaño total de un solo compartimento es de 350×820×1600; -Funciones completas, con tres unidades funcionales: interruptor de carga, aparato eléctrico combinado y disyuntor; -El interruptor de carga adopta la estructura de enfriamiento de rejilla de extinción de arco con fuerte capacidad de extinción de arco; -El mecanismo de funcionamiento adopta un mecanismo de unidad funcional maduro y de diseño propio y un mecanismo de aislamiento de tres estaciones, que tiene una gran versatilidad y fiabilidad; -La fractura de aislamiento del interruptor de aislamiento de tres estaciones es visible; -El índice anual de fugas de aire es inferior al 0,1%; -Puede satisfacer varios métodos de expansión y realizar la disposición de la misma caja.
