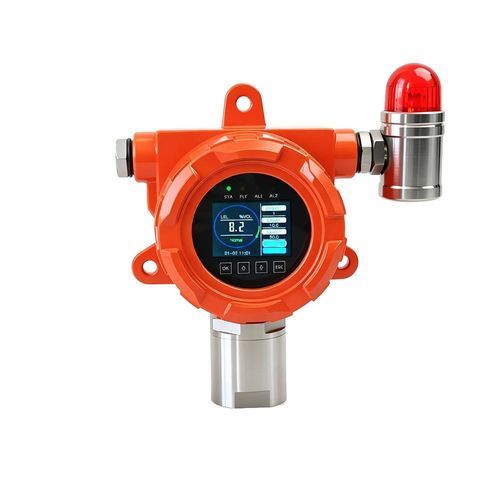

Transmisor de gas de monóxido de carbono MY F101

de dióxido de azufrede oxígenohidrógeno

Descripción del producto
La serie de transmisores de detección de gas MY F101 emplea tecnología avanzada de circuitos integrados a gran escala y comunicación mixta digital-analógica. Es un transmisor de gas fijo e inteligente con funciones de comunicación, autodiagnóstico y alarma remota, indicado para aplicaciones industriales como petroquímica, metalurgia, refinería, transporte/distribución de gas y bioquímica. Compatible con sistemas de control/alarmas PLC y DCS para monitorización y control remoto.

Características

• Alimentación: DC 12–28 V
• Salida de señal estándar 4–20 mA
• Dos salidas de relé configurables
• Interfaz dedicada para salida de alarma sonora y luminosa
• Pantalla LCD matriz de puntos 128 × 64 con caracteres de gran tamaño
• Dos relés programables para preaviso y alarma
• Mando a distancia por infrarrojos para operación remota
• Calibración independiente del valor mostrado y de la salida 4–20 mA para mayor precisión

Parámetros técnicos
Tensión de alimentación: DC 12 V–28 V, 500 mA, rizado < 20 mV
Error de salida: < 1 % (rango 4–20 mA)
Capacidad de relés: DC 48 V 1 A, AC 250 V 1 A
Temperatura de trabajo: -40 °C a 70 °C (inflamable); -20 °C a 55 °C (ajustable, compensación de temperatura requerida)
Humedad: 10–95 % HR sin condensación
Presión atmosférica: 90–110 kPa
Dimensiones: 193 × 139 × 92 mm (L × A × H)
Carcasa: Aluminio moldeado, antideflagrante y anticorrosión
Peso: 1,5 kg (neto)
Clasificación antideflagrante: Ex d IIC T6 Gb

Especificaciones de detección de gases

• Oxígeno — Rango: 0–30 %VOL; Alarma baja: 19,5 %VOL; Alarma alta: 23,5 %VOL; Resolución: 0,1 %VOL
• Gases inflamables — Rango: 0–100 %LEL; Alarma baja: 20 %LEL; Alarma alta: 50 %LEL; Resolución: 1 %LEL
• Monóxido de carbono — Rango: 0–1000 ppm; Alarma baja: 50 ppm; Alarma alta: 150 ppm; Resolución: 1 ppm
• Sulfuro de hidrógeno — Rango: 0–100 ppm; Alarma baja: 10 ppm; Alarma alta: 20 ppm; Resolución: 1 / 0,1 ppm
• Amoníaco — Rango: 0–100 ppm; Alarma baja: 20 ppm; Alarma alta: 50 ppm; Resolución: 1 / 0,1 ppm
• Hidrógeno — Rango: 0–1000 ppm; Alarma baja: 200 ppm; Alarma alta: 500 ppm; Resolución: 1 / 0,1 ppm
• Cloro — Rango: 0–20 ppm; Alarma baja: 5 ppm; Alarma alta: 10 ppm; Resolución: 1 / 0,1 ppm
• Cloruro de hidrógeno — Rango: 0–20 ppm; Alarma baja: 5 ppm; Alarma alta: 10 ppm; Resolución: 1 / 0,1 ppm
• Dióxido de azufre — Rango: 0–20 ppm; Alarma baja: 5 ppm; Alarma alta: 10 ppm; Resolución: 1 / 0,1 ppm
• Dióxido de nitrógeno — Rango: 0–20 ppm; Alarma baja: 5 ppm; Alarma alta: 10 ppm; Resolución: 1 / 0,1 ppm

Especificaciones técnicas

• Serie: MY F101
• Salida de señal: 4–20 mA estándar
• Salidas de alarma: Dos relés (umbrales configurables)
• Pantalla: LCD 128 × 64
• Alimentación: DC 12–28 V, 500 mA
• Capacidad de relés: DC 48 V 1 A, AC 250 V 1 A
• Temperatura de servicio: -40 °C a 70 °C (inflamable); -20 °C a 55 °C (ajustable)
• Humedad: 10–95 % HR sin condensación
• Presión atmosférica: 90–110 kPa
• Carcasa: Aluminio moldeado, antideflagrante y anticorrosión
• Dimensiones: 193 × 139 × 92 mm
• Peso: 1,5 kg
• Clasificación antideflagrante: Ex d IIC T6 Gb
• Gases y rangos opcionales disponibles
