Caudalímetro radar NivuFlow 7550

para aguapara aguas residualespara instalación en pared

Resumen
El NivuFlow 7550 es un sistema híbrido de medición de caudal para tuberías semillenas, canales y aguas superficiales. Combina medición de velocidad superficial por radar sin contacto con un perfilador lateral ultrasónico para ofrecer resultados fiables en aplicaciones exigentes.

Características principales

• Medición redundante de caudal mediante radar y correlación cruzada ultrasónica
• Medición sin contacto de la velocidad superficial por radar, con bajo mantenimiento
• Sensor lateral de perfil de velocidad ultrasónico para mediciones de desborde y permanentes
• Dos tecnologías independientes aumentan precisión y fiabilidad
• Sensores montados por encima de la sedimentación para reducir la suciedad
• Medición fiable independiente de la formación de olas, condiciones de tormenta y bajos niveles de caudal
• Sistema autoaprendizaje con modelos hidráulicos dinámicos almacenados
• Preparado para IoT con conectividad 4G global y opciones de comunicación modernas

Medición híbrida de caudal
La combinación de radar y correlación cruzada ultrasónica hace que el NivuFlow 7550 sea adecuado para emplazamientos de medida exigentes donde una única tecnología puede fallar. Las mediciones duales garantizan continuidad y verificación de resultados.

Medición por radar sin contacto
El sensor radar mide la velocidad superficial sin contacto y requiere poco mantenimiento. Funciona de forma fiable a altas velocidades y con poca profundidad de flujo. Los modelos hidráulicos dinámicos para distintas geometrías y niveles permiten una conversión precisa de velocidad superficial a caudal real.

Medición ultrasónica como sensor de desborde
El sensor de correlación ultrasónica está diseñado para situaciones de desborde y con sedimentos donde el radar resulta limitado. Mide perfiles de velocidad y detecta sedimentación en el fondo para determinar el caudal con precisión y complementar las mediciones por radar.

Medición ultrasónica como redundancia
El sensor ultrasónico puede instalarse de forma permanente como medición redundante. El montaje lateral por encima de la sedimentación minimiza la contaminación. La detección de velocidades locales a lo ancho del canal proporciona perfiles de flujo precisos, apoyados por modelos hidráulicos preconfigurados.

Instalación y manejo

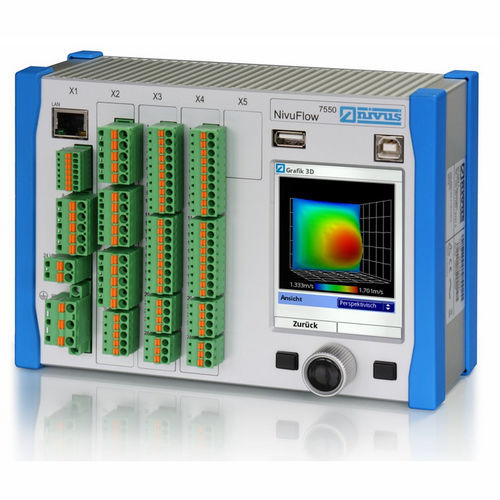

El transmisor compacto permite montaje en riel DIN para ahorrar espacio en armarios de control. Una carcasa de campo opcional ofrece protección IP68 para ambientes difíciles. La gran pantalla gráfica facilita la puesta en marcha. El software del transmisor proporciona diagnósticos avanzados y soporte de integración en SCADA/sistemas de control mediante protocolos estándar.

Aplicaciones típicas

• Medición continua en situaciones de desborde y sobrecarga
• Detección y seguimiento de sedimentación mediante perfil/altura ultrasónica
• Puntos de medida con alta carga de suciedad, escombros y transporte de lecho
• Ubicaciones con opciones de instalación limitadas en el canal
• Medición fiable en caudales rápidos con poca profundidad

Características técnicas (resumen)

• Alimentación: 100–240 V AC (+10% / -15%), 47–63 Hz o 9–36 V DC
• Consumo: 14 VA (típico)
• Carcasa: aluminio y plástico (transmisor); plástico (carcasa de campo)
• Grado de protección: IP20 (estándar); IP68 con carcasa de campo opcional
• Temperatura de funcionamiento: −20 °C a +70 °C
• Humedad máxima: 80% no condensante
• Pantalla: 240 x 320 px, 65.536 colores
• Interfaz de usuario: pulsador rotatorio, 2 teclas de función; menús multilingües
• Conexiones: conector con bornes de resorte
• Entradas: hasta 7 x 4–20 mA; hasta 4 x RS‑485
• Salidas: hasta 4 x 0/4–20 mA; hasta 5 relés (SPDT)
• Memoria de datos: 2,0 GB interno, ampliable; lectura por USB en el frontal
• Comunicación opcional: Modbus, HART®
• Incertidumbre de medida (caudal Q): ±5% típico; ±2% en condiciones de referencia
• Principio de medida: radar combinado con correlación cruzada ultrasónica
