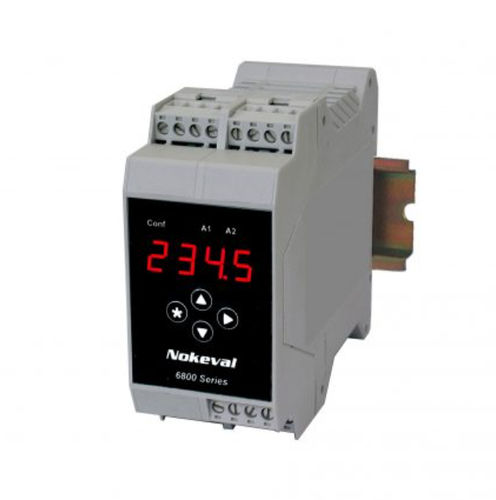

Transmisor de galga extensiométrica 6841

6841 Transmisor programable para sensores de calibre extensométrico - Sensores de calibre de tensión con conexión de 4 o 6 cables - Tensión de excitación 10 V para los sensores, máximo 150 mA - La pantalla LED roja en el panel frontal - Ajustes a través de las teclas del panel frontal - Salida 0/4..20 mA, 0..10 V - Comunicación en serie RS-485 - 2 relés de alarma - Tarado mediante teclas del panel frontal o interruptor externo - Exactitud de la medición < 0,05 % - Fuente de alimentación 12..32 VDC o 85..240 VAC - Linealización 6 puntos El versátil transmisor 6841 está diseñado para los sensores de extensometría. Los sensores de galgas extensiométricas pueden conectarse con 4 o 6 cables. La conexión de 6 cables se recomienda para aplicaciones que requiere una precisión muy alta. El transmisor proporciona 10 V de tensión de excitación para los sensores, máximo cuatro sensores de 350 ohmios. El transmisor 6841 incluye una salida de 0/4-20 mA/ 0-10 V, 2 alarmas o una salida en serie RS-485 como estándar. El escalado y tarado de la pantalla es fácil mediante las teclas del panel frontal. El escalado puede realizarse de dos maneras diferentes, ya sea aplicando los valores mV/V del puente o utilizando la función de enseñanza. La enseñanza se realiza cargando primero los sensores con el valor mínimo. y luego con el peso máximo, tras lo cual el transmisor calculará automáticamente la escala. Se pueden utilizar puntos de enseñanza adicionales para mejorar la linealidad. En las aplicaciones en las que la carga del sensor no está equilibrada, se puede utilizar una unidad de conexión en serie separada de los sensores, 20 SA-4, para evitar la no linealidad causada por el desequilibrio. Hay dos alternativas de alimentación: una para el voltaje de línea 85..240 VAC y la otra para 12..32 VDC o 24 VAC, ambas aisladas galvánicamente de la entrada y las salidas.
