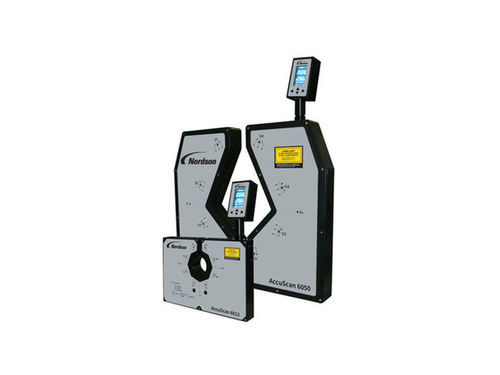

Aparato de medición del redondeado AccuScan 6000

Descripción general
AccuScan 6000 es un calibre de diámetro y ovalidad de escaneo a cuatro ejes que proporciona una cobertura periférica ampliada y alta precisión para ayudar a que los productos cumplan especificaciones de diseño y calidad estrictas. Mide el diámetro y la ovalidad alrededor de la circunferencia del producto desde cuatro direcciones, adecuado para alambre, cable, tubos, mangueras y otros productos extrudidos o estirados cilíndricos o perfilados.

Características y beneficios

• Cobertura de medida completa – proporciona un diámetro medio más representativo para productos de hasta 50 mm.
• Medición de ovalidad con hasta 100 % de precisión cuando el producto está alineado con los ejes de medida.
• Detección de defectos mejorada – aproximadamente 25 % de mejora frente a calibres de tres ejes.
• Mayor rendimiento de producto al reducir desperdicios y producción fuera de especificación.
• Escaneo ultrarrápido – hasta 9600 escaneos/s en total (2400 escaneos/s por eje).
• Repetibilidad por escaneo hasta 1 µm (según modelo) mediante algoritmo de calibración propietario.

Aplicaciones

• Tubos médicos de plástico (catéteres, tubos para administración de fármacos, tubos quirúrgicos y otros pequeños tubos médicos).
• Alambre y cable (LAN/categoría, coaxial, médico, automotriz, cables especiales).
• Tubos plásticos para automoción.
• Tubos termorretráctiles plásticos.
• Cuerdas y líneas.
• Otros productos extruidos o estirados cilíndricos, planos o con perfil único.

Modelos disponibles
AccuScan 6012 | AccuScan 6050
Número de ejes: 4 | 4
Rango OD: 0.1 - 12 mm (0.004 – 0.47 in) | 0.5 - 50 mm (0.020 - 2.00 in)
Tamaño de la compuerta (Gate Size): 16 mm (6012) | 60 mm (6050)
Precisión: ±0.0005 mm (6012) | ±0.001 mm (6050)
Repetibilidad: ±1 µm ±0.025% (6012) | ±2 µm ±0.025% (6050)
Resolución: 0.00001 mm | 0.00001 mm
Tasa de escaneo: 2400 scans/sec/eje (total 9600 scans/sec) | 2400 scans/sec/eje (total 9600 scans/sec)

Notas
El diseño de cuatro ejes reduce las zonas ciegas en comparación con sistemas de dos o tres ejes, aumentando la probabilidad de detección de protuberancias y estrechamientos y proporcionando un diámetro medio más representativo. El algoritmo de calibración asegura alta repetibilidad por escaneo para control de calidad en línea.

Características / Especificaciones técnicas

• Sistema: AccuScan 6000
• Modelos: AccuScan 6012, AccuScan 6050
• Ejes: 4 (escaneo a cuatro ejes)
• Rangos OD: 0.1–12 mm (6012); 0.5–50 mm (6050)
• Tamaños de compuerta: 16 mm (6012); 60 mm (6050)
• Precisión: ±0.0005 mm (6012); ±0.001 mm (6050)
• Repetibilidad: ±1 µm ±0.025% (6012); ±2 µm ±0.025% (6050)
• Resolución: 0.00001 mm
• Tasa de escaneo: 2400 scans/sec por eje (total 9600 scans/sec)
• Repetibilidad por escaneo: hasta 1 µm (según modelo)
• Industrias típicas: tubos médicos, alambre y cable, tubos automotrices, tubos termorretráctiles, cuerdas/cordones, perfiles extruidos/estirados
