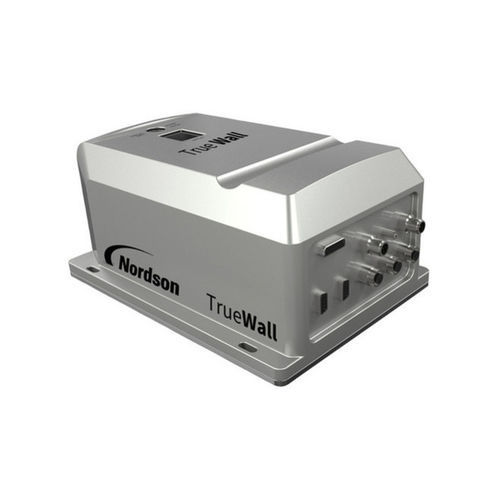

Aparato de pruebas de concentricidad TrueWall series

automáticopara cablepara tuberías

Descripción general
TrueWall es un medidor ultrasónico para la medición continua del espesor de pared y la concentricidad en productos circulares. Está disponible en varios modelos que cubren un amplio rango de OD y admite discriminación multicapa y medición de paredes finas, aplicable a fabricantes de tubos, mangueras, caños, cables y alambres aislados.

Características & Beneficios

• Medición automática — mide el espesor de la pared sin intervención del operador para inspección en línea constante.
• Configuración Snap — puesta a punto y calibración totalmente automáticas para cambios rápidos.
• Multicapa y paredes finas — discrimina hasta 4 capas y mide paredes muy finas mediante un algoritmo específico.
• Instalación compacta — cabezales de medición instalables en canal o con diafragma sellado para montaje externo.
• Preparado para Industria 4.0 — servidor web integrado, Ethernet, entradas de encoder y E/S para integración en producción.

Modelos y rangos clave
Mediciones: TrueWall 1012 | TrueWall 1025 | TrueWall 1040 | TrueWall 1063
Rango OD: 0,25–12 mm | 2,5–25 mm | 4–40 mm | 7,5–63 mm
Espesor mínimo (ejemplos): 10 MHz: 0,254 mm; 20 MHz: 0,127 mm; Opción pared fina (20 MHz): 0,025 mm (donde esté disponible).
Transductores: según modelo (4, 6, 8); Frecuencias: 1 MHz, 2,25 MHz, 5 MHz, 10 MHz, 20 MHz según modelo.

Comprobación de tolerancia a alta velocidad
El sistema puede realizar hasta aproximadamente 10.000 mediciones de pared por segundo (dependiendo del espesor y la configuración) y evalúa cada barrido de transductor frente a tolerancias configuradas para detectar variaciones a corto plazo en cada capa.

Medición multipunto y concentricidad
De cuatro a ocho transductores ajustables rodean el producto para evaluar ubicaciones críticas y proporcionar mediciones rápidas y precisas del espesor de pared y la concentricidad en toda la circunferencia.

Medición multicapa y paredes finas
Algoritmos y sensibilidad avanzados permiten la discriminación de hasta 4 capas y la medición precisa de paredes muy finas en distintas frecuencias de transductor seleccionables.

Servidor web integrado
Interfaz web local para configuración, tolerancias, gestión de recetas y diagnósticos. Capacidades clave:

• Visualización de centrado, espesor de pared, excentricidad y diámetro.
• Integración de mediciones OD láser externas.
• Soporte de velocidad de línea (encoder/LaserSpeed) y E/S discretas.
• Gestión de recetas, configuración y diagnóstico interno; interfaz multilingüe disponible.

Opción de medición OD ultrasónica
La opción OD ultrasónica utiliza ecos optimizados de transductores para proporcionar información precisa del diámetro exterior como alternativa rentable al escaneo láser OD en muchas aplicaciones.

Medición externa (auto-inmersible)
Para mediciones fuera de un canal de enfriamiento, TrueWall puede configurarse con un disco diafragmático sellado y estanco que sumerge el medidor para realizar mediciones externas en inmersión.

Adiciones recomendadas a su línea de proceso

• LaserSpeed Pro — medidor de longitud y velocidad.
• AccuScan 5000 — medidor de diámetro de dos ejes.
• AccuScan 6000 — medidor de diámetro de cuatro ejes.
• AccuScan Pro — medidor de diámetro de un eje.
• BenchMike Pro — micrómetro de inspección de muestras.
• Smart Temp — precalentador para control de proceso.

Especificaciones técnicas

• Familia de producto: TrueWall (modelos 1012, 1025, 1040, 1063).
• Tasa de medición: hasta ~10.000 mediciones de pared por segundo (dependiendo del material y configuración).
• Medición por capas: hasta 4 capas; algoritmo de pared fina hasta 25 µm en productos desde 250 µm donde aplique.
• Rangos OD por modelo: 1012 = 0,25–12 mm; 1025 = 2,5–25 mm; 1040 = 4–40 mm; 1063 = 7,5–63 mm.
• Transductores y frecuencias: según modelo (4, 6 u 8); frecuencias de 1–20 MHz según opciones.
• Modos/opciones: medición multipunto, concentricidad, opción OD ultrasónica, diámetro/ovalidad, verificación de tolerancias de alta velocidad, configuración auto-inmersible.
• Conectividad: servidor web integrado, Ethernet, entradas de encoder/velocidad, E/S discretas, gestión de recetas y diagnósticos.
• Instalación: cabezales compactos para montaje en canal ou diafragma sellado para montaje externo.
