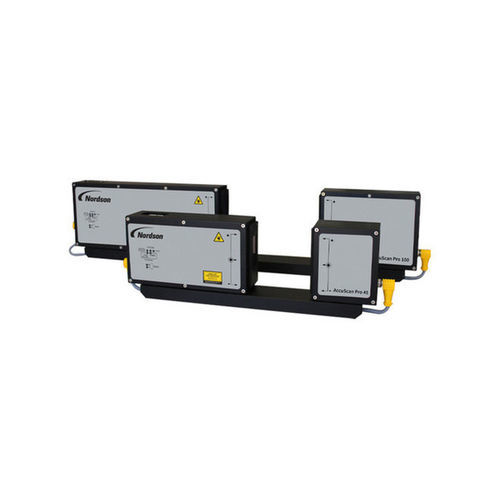

Aparato de pruebas de concentricidad AccuScan Pro series

automáticodigitalpara cable

Resumen
Basado en una plataforma óptica y electrónica probada, AccuScan Pro es un medidor láser de diámetro de eje único, compacto, para alambre, cable, tubo, manguera y otros productos cilíndricos, planos o de perfil específico. Puede integrarse en línea para control de diámetro en tiempo real o emplearse como solución independiente para mediciones offline. Mide diámetros hasta 100 mm (3.94 in) y puede apilarse para cubrir diámetros mayores. Su diseño permite mediciones de alta precisión con bajo mantenimiento en entornos industriales.

Características y beneficios

• Mediciones de alta precisión independientemente de la posición del producto dentro de la puerta de medida.
• Ópticas diseñadas y técnicas de calibración para precisión consistente.
• Diseño en riel que permite flexibilidad en el espaciado entre emisor y receptor.
• Opción de purga de aire para mantener las ventanas ópticas limpias y reducir mantenimiento.
• Comunicaciones flexibles con RS-232 y Ethernet para integración de procesos.
• Opción de pantalla ultrabrillante e interfaz de operador para configuración y visualización de datos.
• Indicadores LED codificados por color para monitorizar funcionamiento y comunicaciones.
• Carcasas con grado IP65 para protección frente a humedad y polvo.

Modelos disponibles
Modelo | AccuScan Pro 45 mm | AccuScan Pro 100 mm
Rango OD | 0.13 – 45 mm (0.005 – 1.77 in) | 0.2 – 100 mm (0.008 – 3.94 in)
Tamaño de la puerta | 52 mm (2.05 in) | 106 mm (4.17 in)
Precisión | ±0.001 mm (modelo 45 mm) | ±0.002 mm (modelo 100 mm)
Resolución | 0.00001 mm (ambos modelos) | 0.00001 mm (ambos modelos)
Tasa de escaneo | 1200 scans/sec | 1200 scans/sec

Opcional & Notas de aplicación

• Opción MultiScan para inspección en línea 100% de cables multifilares; mide hasta 12 diámetros simultáneos y detecta hilos ausentes o rotos.
• Opción de detección de defectos en un solo escaneo para bultos y estrechamientos (según aplicación).
• Posibilidad de apilar unidades para ampliar el rango de medición.
• Diseñado para cordones, mangueras de goma y plástico, tubos y tuberías plásticas, varillas, alambres y cables, y otros productos extruidos o trefilados.

Especificaciones técnicas

• Modelos: AccuScan Pro 45 mm y AccuScan Pro 100 mm.
• Rango de medida OD: 0.13–45 mm (45 mm) ; 0.2–100 mm (100 mm).
• Tamaño de la puerta: 52 mm (45 mm) ; 106 mm (100 mm).
• Precisión: ±0.001 mm (45 mm) ; ±0.002 mm (100 mm).
• Resolución: 0,00001 mm (0,0000004 in).
• Tasa de escaneo: 1200 scans/sec.
• Opciones: MultiScan, detección lumps/neckdowns en single-scan, pantalla ultrabrillante, purga de aire.
• Comunicaciones: RS-232 y Ethernet; soporte de múltiples protocolos.
• Índice de protección: IP65.
• Aplicaciones típicas: alambre, cable, tubo, manguera, tubería, varillas, procesos de extrusión y trefilado.
