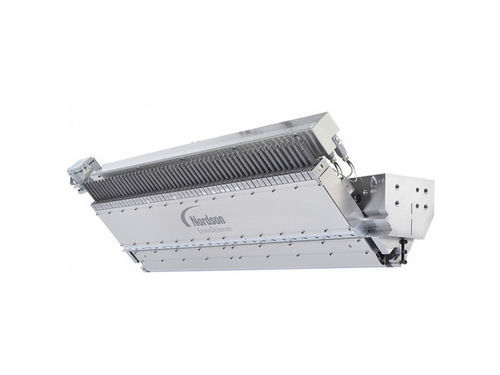

Dispositivo de ajuste EDI® Lip Adjustment Systems

Resumen
Nordson proporciona la familia EDI® de sistemas de ajuste de labios para diferentes exigencias de producción: ajustes manuales para correcciones gruesas, Autoflex™ térmico para ajustes finos y Prodigi™ motorizado para control remoto y automatizado. Estas soluciones se integran con sistemas de medición para reducir la variación de calibre y mejorar el rendimiento.

Ajustes manuales de labios
Los ajustes manuales permiten al operario modificar la abertura del labio de la matriz usando herramientas manuales para apretar o aflojar los pernos. Es un método tradicional y fiable para ajustes gruesos y correcciones en campo.

• Ajustes push-only: diseño de un único filete que proporciona gran movimiento por revolución (~1 mm/rev).
• Ajustes diferenciales push-only: sistema de dos filetes para movimientos más finos por revolución (~0,2 mm/rev).
• Ajustes diferenciales push-pull: sistema de doble filete con función de tracción para ayudar a abrir los labios en aplicaciones de menor presión; movimiento fino (~0,2 mm/rev) y mayor flexibilidad operativa.

Ajustes Autoflex™
Los sistemas Autoflex™ emplean la expansión/contracción térmica de bloques de ajuste para conseguir correcciones locales más finas que las posibles con métodos manuales. Cada estación de ajuste incorpora un bloque con calentador y ruta de refrigeración por aire; Autoflex se coordina con la medición en línea para reducir la variación de calibre y aumentar la productividad.

• Autoflex™ VI y VI‑R: traductores de baja masa para mejorar la respuesta térmica; opciones de paso central 21,0 / 25,4 / 28,6 mm (otras disponibles a pedido); cubierta de acero inoxidable para limitar corrientes y depósitos; diseño bajo y cercano al nip; opción VI‑R modular extraíble para servicio.
• Autoflex™ VI‑RE (US Patent 10,518,459): ≈+43% de carrera vs diseño anterior sin aumento del tiempo de respuesta; operación en refrigeración por convección o aire forzado; cableado del calentador con desconexión rápida; conjuntos modulares de 3 o 4 ajustes para acceso a piezas de desgaste.

Actuadores motorizados Prodigi™
El sistema EDI® Prodigi™ sustituye pernos térmicos o ajustes manuales por actuadores motorizados conectados a las roscas de ajuste existentes, transformando la rotación del motor en movimiento lineal preciso en puntos de ajuste accesibles desde una interfaz remota. Prodigi posibilita correcciones rápidas, repetibles y control automatizado del espacio del labio.

• Permite ajustes remotos y repetibles sin contacto directo con la matriz caliente.
• Ensayos de desarrollo: variación inicial de espesor de ±25% reducida notablemente en ~44 s; en ~3 minutos tras activar APC el calibre en la matriz alcanzó casi uniformidad (vs ~12 min con actuadores térmicos convencionales).

Integración y beneficios a nivel de sistema
Estas familias de ajuste se integran con sistemas de medición/APC para reducir desperdicio, acortar el tiempo para alcanzar tolerancias y mejorar la estabilidad de proceso. Nordson ofrece equipos complementarios (bombas de fusión, válvulas, filtración, peletizadores, matrices) para optimizar la línea de producción completa.

Características técnicas

• Familia de producto: Sistemas de ajuste de labios EDI® (Manual, Autoflex™, Prodigi™)
• Entradas/centros: 21,0 mm / 25,4 mm / 28,6 mm (otros espaciamientos bajo pedido)
• Tipos manuales: Push-Only ≈ 1 mm/rev; Diferencial ≈ 0,2 mm/rev; Push-Pull diferencial ≈ 0,2 mm/rev con asistencia de tracción
• Autoflex VI/VI‑R: traductores de baja masa; cubiertas inoxidables; acercamiento cercano al nip
• Autoflex VI‑RE: US Patent 10,518,459; ≈+43% de carrera; refrigeración convectiva o forzada; desconexión rápida del cableado de calentadores; módulos de 3/4 ajustes
• Prodigi™: actuadores motorizados que traducen rotación en traslación lineal precisa; diseñados para corrección automatizada rápida y repetible
• Opciones: cubiertas en acero inoxidable, conjuntos modulares extraíbles (VI‑R), múltiples estrategias de refrigeración
• Aplicaciones: film soplado, film cast, films barrera e higiénicos transpirables, film estirable, CPP, recubrimiento y laminado por extrusión, films ópticos/termicamente sensibles
